SV 650S K3 - Kupplungsschalter hängt


Du benötigst Infos zur Technik oder hast ein Problem mit deiner SV? Fragen und Antworten hier!
Antworten
Tiltolein
SV-Rider
Beiträge: 3
Registriert: 14.10.2021 13:41
Wohnort: Hamburg

SVrider:

SV 650S K3 - Kupplungsschalter hängt

#1

Beitrag von Tiltolein » 17.01.2023 13:53

Guten Tag,
ich habe mich schon durch diverse Beiträge gelesen, aber bin leider nicht fündig geworden.
Also dachte ich mir, ich probiere es einmal auf diesem Weg, hier also mein Problem:

Meine SV 650S K3 sprang vor ca. einer Woche nicht mehr an, das Problem war schnell gefunden,
der Kupplungsschalter, also für den Moment überbrückt und zeitnah neu gekauft. Jetzt, ca. 3 Tage nach dem Einbau des neuen Schalters,
habe ich wieder das selbe Problem.

Ich habe zuerst versucht den neuen Kupplungsschalter auszubauen, dieser war allerdings so verkantet und eingeklemmt,
dass ich ihn nur noch in Einzelteilen heraus bekommen habe. Also erstmal den alten Schalter wieder eingebaut, da es ja scheinbar nicht wirklich am Schalter gelegen haben kann. Beim Wiedereinbau und Testen ist mir aufgefallen, dass der Kupplungshebel den Kupplungsschalter nicht weit genug "mitnimmt" bzw. dieser vorher verkanntet, da die Führung im Kupplungshebel den Kupplungsschalter nur an der Spitze zu berühren scheint und ihn somit nur abknickt und nicht bewegt.

Soviel also zu meiner amateurhaften Diagnose. Als Kupplungs-und Bremshebel habe ich die VTec in der langen Ausführung verbaut, allerdings auch schon seit mehreren Jahren, also wüsste ich nicht, wieso diese auf einmal ein Problem darstellen sollten. Ich habe auch versucht den Kupllungshebel einmal fest zu ziehen, da dieser relativ locker saß, dass tut er nun nicht mehr, aber geholfen hat das auch nicht.

Ich bin an dieser Stelle mit meinem Latein am Ende und hoffe auf eure Hilfe!

Bis dahin

Ben

Benutzeravatar
jubelroemer
SV-Rider
Beiträge: 13844
Registriert: 31.10.2007 14:35
Wohnort: 72654

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#2

Beitrag von jubelroemer » 17.01.2023 14:05

Tiltolein hat geschrieben:
17.01.2023 13:53
Als Kupplungs-und Bremshebel habe ich die VTec in der langen Ausführung verbaut, allerdings auch schon seit mehreren Jahren, also wüsste ich nicht, wieso diese auf einmal ein Problem darstellen sollten.

Ich bin an dieser Stelle mit meinem Latein am Ende und hoffe auf eure Hilfe!
Meine erste Frage wäre gewesen, "hast du CNC Hebel verbaut?".

Bei mir ist es auch so, dass der Kupplungsschalter auf Stufe 1-3(4) den Kupplungsschalter nicht weit genug betätigt und die SV nicht startet. Am besten immer auf Stufe 6 die SV starten und dann auf die gewünschte Hebelstellung zurückstellen.
"Age is not a question of numbers"

Scheisse ist, wenn der Furz was wiegt !

ab 11:05 - wie geil !!

W. Müller, Rennfahrer † 28.06.2020

"The lightness is the secret" M.T.

Tiltolein
SV-Rider
Beiträge: 3
Registriert: 14.10.2021 13:41
Wohnort: Hamburg

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#3

Beitrag von Tiltolein » 17.01.2023 14:09

jubelroemer hat geschrieben:
17.01.2023 14:05
Tiltolein hat geschrieben:
17.01.2023 13:53
Als Kupplungs-und Bremshebel habe ich die VTec in der langen Ausführung verbaut, allerdings auch schon seit mehreren Jahren, also wüsste ich nicht, wieso diese auf einmal ein Problem darstellen sollten.

Ich bin an dieser Stelle mit meinem Latein am Ende und hoffe auf eure Hilfe!
Meine erste Frage wäre gewesen, "hast du CNC Hebel verbaut?".

Bei mir ist es auch so, dass der Kupplungsschalter auf Stufe 1-3(4) den Kupplungsschalter nicht weit genug betätigt und die SV nicht startet. Am besten immer auf Stufe 6 die SV starten und dann auf die gewünschte Hebelstellung zurückstellen.
Danke schon mal für die schnelle Antwort, der Hebel ist bereits auf Stufe 6 eingestellt, da ich auch regulär mit dieser Stufe fahre, trotzdem tut sich beim Kuppeln nichts.

Nordisch81
SV-Rider
Beiträge: 614
Registriert: 20.05.2016 16:53
Wohnort: Bei Zürich, Schweiz

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#4

Beitrag von Nordisch81 » 17.01.2023 15:57

Hallo

Schau mal ob sich vielleicht die Schraube der Schnecke gelöst hat...

https://www.svrider.de/index.php?seite= ... rtikel=269

Gruss
Marcel

raptor
SV-Rider
Beiträge: 243
Registriert: 18.03.2016 7:09
Wohnort: ludwigshafen


Re: SV 650S K3 - Kupplungsschalter hängt

#5

Beitrag von raptor » 19.01.2023 7:38

ist der kupplungsschalter org. suzuki oder zubehör ?

gruß horst.

Tiltolein
SV-Rider
Beiträge: 3
Registriert: 14.10.2021 13:41
Wohnort: Hamburg

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#6

Beitrag von Tiltolein » 19.01.2023 8:09

raptor hat geschrieben:
19.01.2023 7:38
ist der kupplungsschalter org. suzuki oder zubehör ?
Der zuerst verbaute Schalter war vermutlich original Suzuki (kann ich nicht genau sagen, da 4. Hand), der danach von mir verbaute war ein Nachbau von jmp, der laut Louis auf die SV passen soll.

Danke für die Antwort und Gruß

Ben

raptor
SV-Rider
Beiträge: 243
Registriert: 18.03.2016 7:09
Wohnort: ludwigshafen


Re: SV 650S K3 - Kupplungsschalter hängt

#7

Beitrag von raptor » 19.01.2023 9:10

ich habe mir das noch mal genauer angesehen mit dem schalter an der
kupplungsarmatur.
bei zubehörhebeln giebt es manchmal leichte abweichungen der maße an
der betädigungsnut im hebel.
nur um eventuelle montagefehler auszuschliesen (du schriebst "total verkantet" )
das kann bei korrekter position eigentlich nicht passieren.

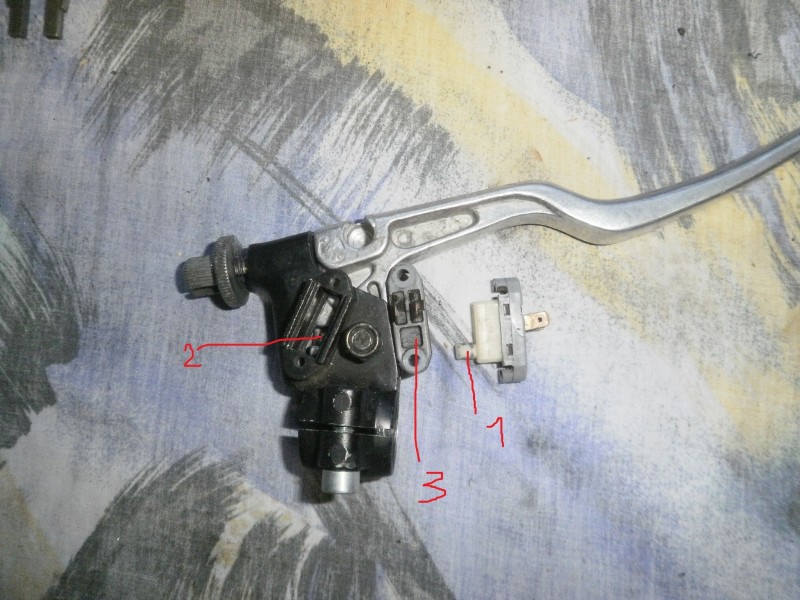

hier ein bild der einbauposition des schalters und des zapfens am schalter.
.
.
der schalterzapfen (rote 1 ) in der einbauposition,
muß genau in die nut (2) am hebel eingreifen.
leider kann man den schalter auch verdreht, oder den zapfen in der falschen position einbauen. :x
das hätte man bei suzuki auch anderst lösen können.
siehe andere schalter an anderen kupplungsarmaturen, wo falscher anbau ausgeschlossen ist !

die schalterposition (3) in eingebautem zustand ist die richtige,
wenn um 180 grad verdreht, geht der anlasser ohne die kupplung zu ziehen
und mit gezogener kupplung nicht !

gruß horst.

raptor
SV-Rider
Beiträge: 243
Registriert: 18.03.2016 7:09
Wohnort: ludwigshafen


Re: SV 650S K3 - Kupplungsschalter hängt

#8

Beitrag von raptor » 19.01.2023 9:16

noch eins !
die kupplungsschnecke hat rein gar nichts mit der betätigung des kupplungsschalters am
kupplungshebel oben zu tun.
hier geht es nur darum den anlasserschalter frei zu geben.

behard
SV-Rider
Beiträge: 16
Registriert: 07.05.2015 13:28
Wohnort: d'Ort Mund

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#9

Beitrag von behard » 19.01.2023 10:31

raptor hat geschrieben:
19.01.2023 9:10
[...]
die schalterposition (3) in eingebautem zustand ist die richtige,
wenn um 180 grad verdreht, geht der anlasser ohne die kupplung zu ziehen
und mit gezogener kupplung nicht !

gruß horst.
Guter Tipp! Das ist dann wahrscheinlich bei meiner Knubbel eben so. Ging genau falschrum. Das war schon sehr nervend, in manchen Situationen. Als einfache schnelle Abhilfe hatte ich den Kontakt am Stecker/Buchse überbrückt, so dass der Anlasser ganz unabhängig von der Kupplung geht, ob sie nun gezogen ist oder nicht. Dann weiß ich jetzt wo ich schauen muss, wenn ich das mal richten will.
Wobei die Überbrückungslösung praktisch ist, wenn es mal nötig sein sollte mit abgebrochenem Kupplungshebel weiterfahren zu können...

Jockel
SV-Rider
Beiträge: 475
Registriert: 31.01.2013 6:51
Wohnort: 84518 Garching / Alz

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#10

Beitrag von Jockel » 20.01.2023 7:45

jubelroemer hat geschrieben:
17.01.2023 14:05
....
Bei mir ist es auch so, dass der Kupplungsschalter auf Stufe 1-3(4) den Kupplungsschalter nicht weit genug betätigt und die SV nicht startet. Am besten immer auf Stufe 6 die SV starten und dann auf die gewünschte Hebelstellung zurückstellen.
Wegfahrsperre!
XT 250, Bj. 1984
SV 650 S, Bj. 2001

Benutzeravatar
Duffy
Webmaster
Beiträge: 4406
Registriert: 28.12.2004 14:01
Wohnort: Waldalgesheim
Kontaktdaten:

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#11

Beitrag von Duffy » 22.02.2023 6:49

Jockel hat geschrieben:
20.01.2023 7:45
jubelroemer hat geschrieben:
17.01.2023 14:05
....
Bei mir ist es auch so, dass der Kupplungsschalter auf Stufe 1-3(4) den Kupplungsschalter nicht weit genug betätigt und die SV nicht startet. Am besten immer auf Stufe 6 die SV starten und dann auf die gewünschte Hebelstellung zurückstellen.
Wegfahrsperre!
Der TE hat laut Ownerliste eine 2003er SV. Die hat keine Wegfahrsperre :roll:
R.I.P. Patrick
*05.09.1987 †22.09.2010

LED Umbau für die SV Tachos ab K3 und Gladius? Bei Interesse --> PN.

Benutzeravatar
jubelroemer
SV-Rider
Beiträge: 13844
Registriert: 31.10.2007 14:35
Wohnort: 72654

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#12

Beitrag von jubelroemer » 22.02.2023 9:25

Moin Duffy, da hast du wohl was misverstanden :wink: . Der Jockel meinte, wenn man die SV dann z.B. auf Griffstellung 1 abstellt hätte man eine Art Wegfahrsperre ;) bier , weil auf dieser Hebelstellung die SV nicht startet.
"Age is not a question of numbers"

Scheisse ist, wenn der Furz was wiegt !

ab 11:05 - wie geil !!

W. Müller, Rennfahrer † 28.06.2020

"The lightness is the secret" M.T.

Benutzeravatar
Duffy
Webmaster
Beiträge: 4406
Registriert: 28.12.2004 14:01
Wohnort: Waldalgesheim
Kontaktdaten:

SVrider:

Re: SV 650S K3 - Kupplungsschalter hängt

#13

Beitrag von Duffy » 22.02.2023 10:17

Oh ok, so kann man es auch verstehen :oops: Danke JR ;) bier
Ein einzelnes Wort als Antwort lässt dann doch zu viel Interpretationsspielraum :) Angel
R.I.P. Patrick
*05.09.1987 †22.09.2010

LED Umbau für die SV Tachos ab K3 und Gladius? Bei Interesse --> PN.
