SV 1000 S ConStands Power Evo Zentralständer

[SVVA]

Hallo,
schönen Gruß hier in die Runde/ins Forum
Ich bin ganz neu dabei hier und seit 2 Wochen stolzer Besitzer einer SV1000S.
Habe hier noch gar nichts beigetragen, um anderen zu helfen oder so, und das hier ist mein erster Forumbeitrag.
Ich kann daher gar nicht auf dieses Angebot der Bilder/Skizzen/Pläne zum download zugreifen, sondern muss erst 200 Forenbeiträge leisten...
Vielleicht mag doch jemand so nett sein, und kann mir vielleicht auf direktem Wege die Infos zu dieser Adapterplatte zukommen lassen...
Ich würde mich sehr darüber freuen und sage schon jetzt Danke für eure Rückmeldungen...!
Schöne Grüße
Christoph

[SilverDragon1979]

Einen wunderschönen guten Abend. Ich bin neu hier. Seit letztem Jahr fahre ich eine Sv1000s K3 und habe Tagelang nach einer Adapterplatte für den Con Stand gesucht. Hat eventuell einer einen Plan, damit man sich die Platte selber machen kann?

Liebe Grüsse aus Engelskirchen, Daniel

[bikerbob]

Dann schau mal hier.
https://www.svrider.de/index.php?seite= ... rtikel=272

[ht2311]

Mal ne allgemeine Frage an die, die noch den Constands Zentralständer an der Kilo im Einsatz haben.

Ich habe das ganze mit den Zapfen und Bolzen etwas anders gelöst bzw. so das der Bolzen nicht fest am Rahmen bleiben muss.

Aber! Warum hängt die Kilo etwas schräg drin wenn die Platte bündig montiert ist.. Ist das bei einigen von euch auch so.. Mit Schräg mein ich übrigens nicht den Winkel den man mit der Klemmschraube einstellen kann.

um die Kilo Gerade zu bekommen, hab ich nun Testweise ein Keil unterlegt mit knapp 4 Grad Schräge. So steht sie perfekt.
Somit werde ich mir eine neue Adapterplatte mit 4 Grad Schräge fräsen. Aber das ganze scheint kein Einzelfall zu sein wenn man einigen anderen Foren glaubt.. bei der GSXR ist so eine art Keil dabei.

Aber das ganze ist nicht sehr durchdacht was die Befestigung am Motorrad angeht, das kann man deutlich besser lösen.
Mag sein das man wenn man wie ich in dem Beruf ist solche dinge anders sieht bzw. anders lösen kann. Gibt viel besserw Lösungen wie diese Zapfen und Bolzen..

Ist ein Power Evo Zentralständer (B-Ware) war aber eher neu noch nie benutzt.

[bikerbob]

Ja, sie hängt schief. Ich habe den Mast auf Anschlag max geneigt und trotzdem unten den Bolzen mit 15mm dicken Buchse versehen. Nun hängt sie zwar gerade, dafür ist rein/raus jetzt elendes gefummelt.
Wird irgendwann umkonstruiert.

[ht2311]

Danke für die Rückmeldung.. und für die Email.
Dachte schon irgendwas ist falsch..

Das Problem ist eher das die Platte gerade ist und fummelig wenn man die Bolzen ansetzen möchte, bei ca. 4 grad flutscht das ganz ohne großes gefummel rein.

Ist ein wenig ne Doktorarbeit geworden, aber bin guter Dinge..

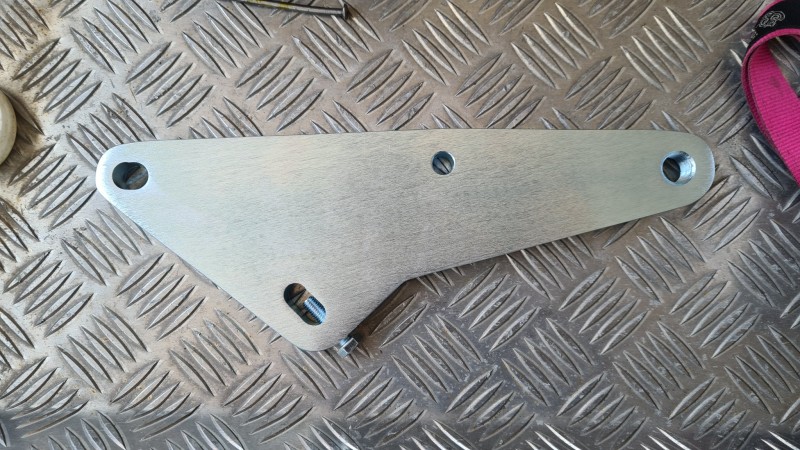

Anbei noch ein Bild von meinem Ansatz für das abfangen der Hauptlast. Bolzen ist aus X90 gefertigt mit M22 Innengewinde.


Unten sitzt noch ein Bolzen mit M12 Durchgangsgewinde und SW am Bund, somit kann man unten auch noch bei Bedarf Fein justieren später..

Die Kontur der Platte wird auch noch überarbeitet, das ist noch nicht so wie ich das gern hätte.

[Black Jack]

Da ich mir gerade einen ConStands parat mache würde ich gerne wissen, wie ich den Adapter abändern soll.

[VOODOO]

Dann schau mal hier.
https://www.svrider.de/index.php?seite= ... rtikel=272

Mal Fragen zu den Bildern in der Knowledgebase....

die 3 Löcher 12,5mm - 11mm - M16
liegen die auf einer geraden Linie ?

das 11mm-Langloch
gibt es da ne Winkelangabe zum mittigen 11mm-Loch? oder muß man die "anpassen"

da ist was von Stichmaß geschrieben, was muß ich mir darunter vorstellen?

[Black Jack]

Stichmaß = Lochmitte - > Lochmitte

[VOODOO]

Danke!

Mal schauen, ob mein Schnitzer mir die Adapterplatte nach dem Muster aus der Knowledgebase strahlt .......

[bikerbob]

Aaalso...
Die 11er Bohrungen sind die Senkrechten zur Befestigung der Platte und liegen in einer Linie.
Die 12,5/16er liegen ebenfalls auf einer Linie aber nicht unbedingt auf Höhe der oberen 11er Bohrung.
Der untere 11er Radius fürs Langloch ergibt sich halt aus dem Stichmass der 11er Bohrungen. Länge ist unrelevant, nimmt man halt ne längere Schraube zur Verstellung.
Ja, klingt alles etwas Hemdsärmelig, aber da hier Leute dabei sind die nichts mit Maschinenbau zu tun haben war halt die Idee maßgebend es so einfach wie möglich zu halten.
Plattenschablone ausdrucken bis der Maßstab passt. Ausschneiden, auf Stahlplatte legen, Kontur abzeichnen und Körnen, fertig.
Die Platte ist so unförmig, da müsste man mit Winkeln arbeiten usw.
Da war das mit der Schablone einfacher, abmalen kann eigentlich jeder.
Eigentlich ganz einfach

[VOODOO]

Danke für die Erläuterung!

[VOODOO]

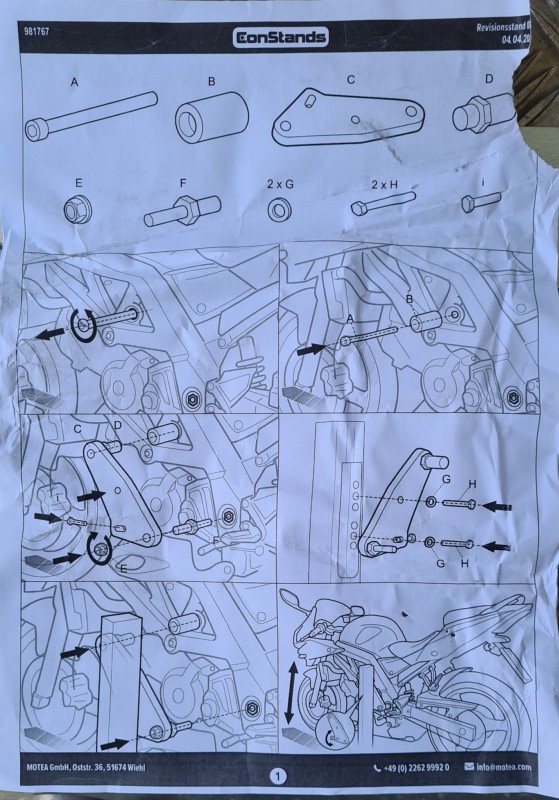

Beim Kauf des Zentralständers hatte ich vergessen, die Adapterplatte für die SV650-Kante aus dem Warenkorb zu nehmen .....

Laut Paiere ist das das Teil auch für die KILO.....

[bikerbob]

Ich habe damals ebenfalls mit 650er Platte bestellt, weil es keine mehr für die 1000er gab.
Fakt ist, die 650er Platte ist zu klein deshalb machte ich mir selbst eine (ca 4cm länger) für die 1000er
Das ist nur für die Montagezeichnung, denn die Befestigungspunkte und Bolzen sind bei beiden gleich, nur ist der 650er Rahmen halt kleiner.

[VOODOO]

Ok, guter Hinweis. Dann hab ich zumindest ein Anschauungsobjekt mit falschen Maßen für den Wasserstrahler-Mann.
