Digitale Ganganzeige - Interesse?

[Lion666]

So, erstmal vielen Dank an Mastbrucher für seine Ganganzeige und für die tolle Unterstützung bzgl. Schaltplan der 7-Segment-LED-Anzeige!!!

Ich habe mir eine grüne LED-Anzeige besorgt mit 10mm Ziffernhöhe und mit einem Flachbandkabel zusammengelötet. Pfostenstecker drauf und es hat funktioniert... spiegelverkehrt.
Das Problem war aber schnell behoben. Meine neue Anzeige hatte die Füßchen vertikal anstatt horizontal und deshalb mußte ich ein bißchen rumexperimentieren bis ich die Richtige Belegung gefunden hatte. Der Schaltplan war jedoch trotzdem eine große Hilfe!

Jetzt endlich habe ich die Anzeige im Tacho verbaut und mit Tönungspray abgedunkelt.

Ausgeschaltet ist nichts von der Anzeige zu sehen:

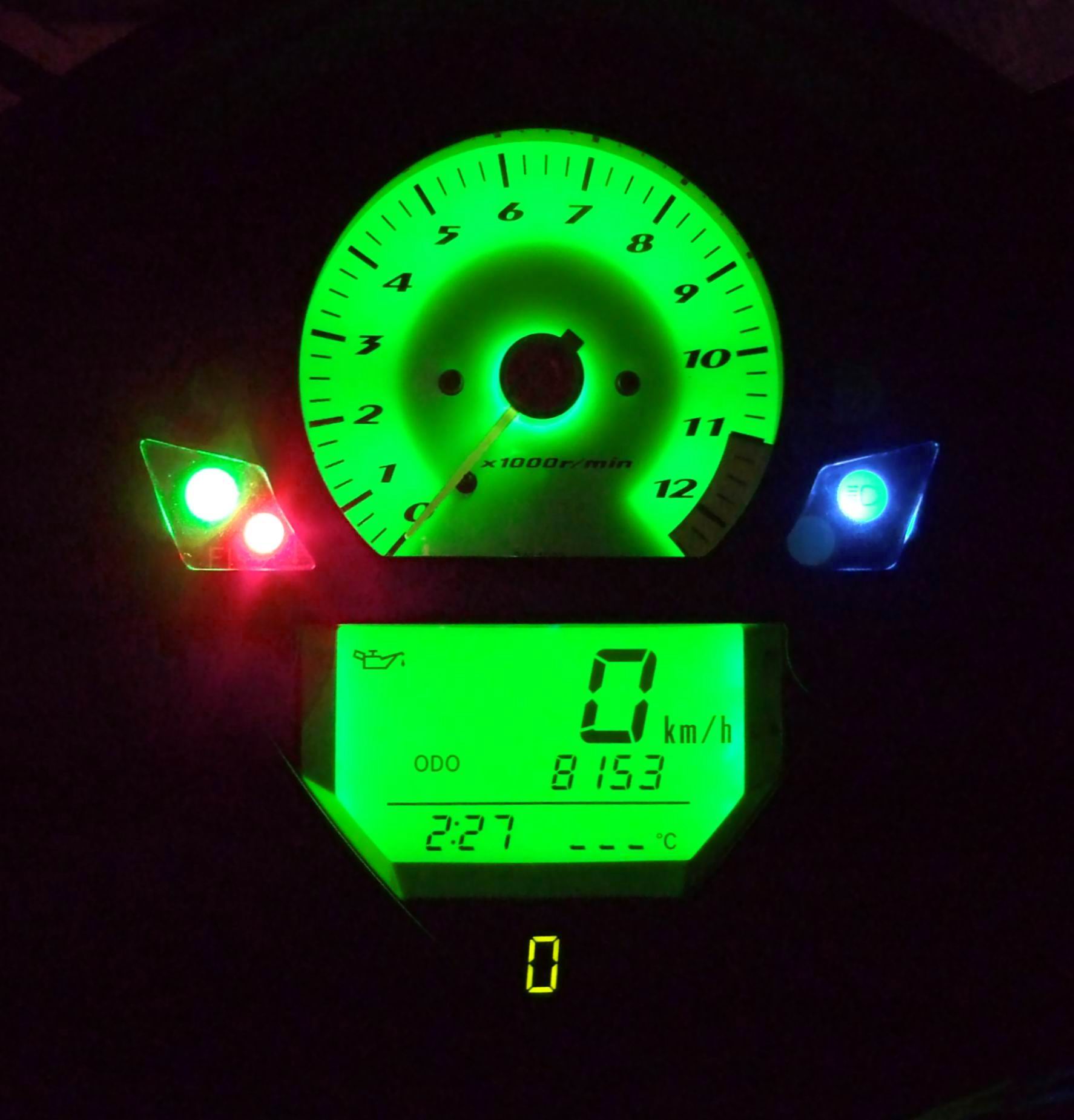

Eingeschaltet harmoniert sie wunderbar mit der (umgebauten) grünen Tachobeleuchtung:



Nochmals vielen Dank an Mastbrucher!!!

[H5N1]

Hi Lion666, hast du die Anzeige komplett mit Tönungsspray besprüht? Die Anzeige ist immer noch gut sichtbar. Mir gefällt die graue Fläche um die Anzeige nicht so gut. Ich habe es versucht mit einem schwarzen Edding zu "bemalen" aber das sieht leider nicht so toll aus .

[Lion666]

@ H5N1

Ja, ich habe die komplette Fläche mit Tönungsspray besprüht. Das hatte ich schon bei der roten Anzeige gemacht und die hat sogar noch stärker als das grün durchgeleuchtet.

[poketdragon]

Hallo an alle SV-ler

Würde auch gerne eine Ganganzeige ordern.

Wie und wo zu bestellen.
Zahlungsart und Kontoverbindung.

Suzuki SV 1000 S K3, Bj.2003

Gruß
poketdragon

[Sparkstar]

Hallo!

Du solltest dich an "mastbrucher" wenden und ihn mal fragen ob er noch welche herstellt. Er hat z.Zt. glaub ich keine lagernd.....

profile.php?mode=viewprofile&u=4483

mfg Sparkstar

[Bednix]

Ist es kompliziert das Kombiinstrument zu zerlegen, um die Anzeige einzubauen?

Hallo hobu,

habe mir vor dem Umbau die Dreiecksblende als Ersatzteil bestellt und die anzeige vorher eingeklebt. Das Loch fräsen / feilen war kein Problem also konnte ich mich fertiger Inneneinheit ans Basteln gehen.

Vorher noch die Fiche von ronayers ausgedruckt und es war kein Problem.

Das größte Problem war es , einen Platz für die Blackbox zu finden. (habe eine "N") Habe dazu die kleine Platine aus der Kunststoffdose genommen und eingeschrumpft. Mit einem kleinem Umbau der internen Befestigung klappte es dann doch noch ganz gut..

Aber so ist der Anbau einfach genial.

Gruß

Peter

hast du dazu vielleicht ein bild oder so, wie du die platine eingestrumpft und befestigst hast an der N?
ich bruach langsam mal so ne anzeige!
das in den "7." gang schalten geht mir auf den geist.

[PPrecht]

Deshalb der Versuch in Textform:

'Hatte mir das Dreieck als Ersatzteil gekauft (ca. 7 EUR) und die Anzeige hinter die gefräste Aussparung geklebt. Vorne kam noch eine rote Plexiglasscheibe davor.



Habe mir bei ibääh Schrumpfschlauch besorgt, der normalerweise dazu dient beim Modellbau Akkupacks zusammenzustellen. Passende Artikelnummer wäre zum Beispiel 180222210751.

Bei meiner Platine wurde die Steckverbindung aus Platzgründen abgebaut und die Kabel stumpf angelötet (das spart die entscheidenen Millimeter, damit es bei der N passt.


Danach habe ich die Platine mit mehreren Lagen des Schrumpfschlauchs behandelt.


Habe dann das Tacho-Untergehäuse bearbeitet:



Wie auf der rechten Seite der Abbildung ersichtlich habe ich das rot gekennzeichnete Plastikteil weggedremelt und von der Rückseite das Loch mit einer schwarzen Kunststoffplatte zugekelbt. Das Loch für den Kunststoffdübel habe ich dann entsprechend tiefer neu gebohrt (grün) und das Halteblech (Nummer 10) entsprechend verformt, damit das Teil beim Eindrücken des Dübels Halt bekommt.

Dann passte es genau rein.

Falls noch Fragen offen, einfach melden

Gruß

Peter

[gharg]

hast du dazu vielleicht ein bild oder so, wie du die platine eingestrumpft und befestigst hast an der N?
ich bruach langsam mal so ne anzeige!
das in den "7." gang schalten geht mir auf den geist.

ich hab das suzuki-logo entfernt, das alu aufgefräst und die anzeige von mastbrucher dort eingesetzt (geht sich zufällig genau aus)....

[Bednix]

hello leute,

hab heute die ganganzeige bekommen von nebo!
jetzt bin ich kurz etwas verwirrt gewesen, weil auf der grauen box: 650'er V 1.2 steht.
ist die ganganzeige für die 650'er anders als die für die 1000'er???
hoffe nicht, weil sonst hab ich ne falsche anzeige!

[FedX]

der gangsensor ist bei der 1000er und der 650er gleich sollte also funktionieren.

mfg

[Sparkstar]

Nein, gleich sind sie nicht!
Aber bei Mastbruchers Anzeige gibts einen Jumper, ist der gesteckt, leutet beim booten der Anzeige ein kleiner Punkt mit auf.
Jumper weg und sie ist für die 1000er eingestellt.
Alle Angaben ohne Gewähr, da Ich meine schon vor 6Monaten eingebaut habe, aber so ähnlich funzt's!
Aber du müsstest eigentlich eine Beschreibung dazubekommen haben...
Dort sollte das alles drin stehen....


mfg Sparkstar

[Bednix]

hmmm....was ist wohl ein jumper???

[MrTwstr]

hmmm....was ist wohl ein jumper???

Nen Jumper ist ne Art Schalter.
Wohl noch nie deinen Rechner von innen gesehen?!

Häufig einfach ein kleiner "Nöppel" der zwei Steckkontakte verbindet indem man ihn aufsteckt.

zB: http://img.tomshardware.com/de/2005/11/ ... per_ma.jpg

Oder http://www.tonh.net/museum/jumper.jpg

[Bednix]

hm...danke.
hab soeben meine ganganzeige bzw. die box aufgeschraubt...hab aber keinen jumper gefunden.
wo sollte dieser denn sein?
kann es sein, dass keiner drinnen ist?
mach morgen fotos, vielleicht seh ich das ding ja einfach gar nicht!

[Mario.D]

hab dir ne Mail geschrieben mit dem Bild von PPrecht (das 2te) da sieht man den Jumper^^
