Tacho Umbau K3 motogagdet mini..HILFEEEEEE

[matze1810]

Sagt mal, kann man den originalen Tachosensor der Kilo wirklich nicht nutzen? Ich hatte mal irgendwo etwas gelesen, dass man zwischen 2 der 3 Leitungen noch einen Widerstand löten soll und dass es damit dann auch funktioniert.

Kann da jemand was dazu sagen?

Danke schonmal!
Matze

[Planlos]

Wenn man einen Zubehörtacho mit aktivem Sensor benutzt wie z.B. Koso RX2, sollte es kein Problem sein, den originalen Sensor zu verwenden. Man muß nur auf den richtigen Anschluß achten.

Kabelfarben des originalen Sensors:

schwarz mit rotem Strich (B/R) => Zündungsplus (geschaltetes + über dieses Kabel speist der original Tacho den Sensor)
schwarz mit weißem Strich (B/W) => Masse
schwarz (B) => Impuls für Tacho (am Tacho muß man dann bei Sensor/Magnete eine 4 eingeben

Achtung nach dem Stecker des Tachosensors ändern sich die Kabelfarben wie folgend, d.h. am Tacho kommen andere Farben an.

schwarz mit rotem Strich (B/R) wird orange mit rotem Strich (O/R) => Zündungsplus
schwarz mit weißem Strich (B/W) bleibt schwarz mit weißem Strich (B/W) => Masse (dieses Kabel kommt nicht am Tacho an, sondern läuft an einen Massepunkt)
schwarz (B) wird pink mit weißem Strich (P/W) => Impuls für Tacho

Mfg Planlos

[matze1810]

Wenn man einen Zubehörtacho mit aktivem Sensor benutzt wie z.B. Koso RX2, sollte es kein Problem sein, den originalen Sensor zu verwenden. Man muß nur auf den richtigen Anschluß achten.

Kabelfarben des originalen Sensors:

schwarz mit rotem Strich (B/R) => Zündungsplus (geschaltetes + über dieses Kabel speist der original Tacho den Sensor)
schwarz mit weißem Strich (B/W) => Masse
schwarz (B) => Impuls für Tacho (am Tacho muß man dann bei Sensor/Magnete eine 4 eingeben

Achtung nach dem Stecker des Tachosensors ändern sich die Kabelfarben wie folgend, d.h. am Tacho kommen andere Farben an.

schwarz mit rotem Strich (B/R) wird orange mit rotem Strich (O/R) => Zündungsplus
schwarz mit weißem Strich (B/W) bleibt schwarz mit weißem Strich (B/W) => Masse (dieses Kabel kommt nicht am Tacho an, sondern läuft an einen Massepunkt)
schwarz (B) wird pink mit weißem Strich (P/W) => Impuls für Tacho

Mfg Planlos

Ich werd's testen, danke für deine Ausführungen

[matze1810]

Halllöchen,

ich habe den Motoscope Mini zum laufen gebracht. Und zwar mit dem Tachosensor der Kilo. Des Weiteren sind auch alle anderen Warn-LEDs (Blinker, Fernlicht, Neutral, Öldruckwarnlampe) einfach in Betrieb zu nehmen.

Ich würde zum Thema einen KBA erstellen wollen. Wen muss ich denn dazu anquatschen?

Gruß
Matze

[Logan]

Halllöchen,

ich habe den Motoscope Mini zum laufen gebracht. Und zwar mit dem Tachosensor der Kilo. Des Weiteren sind auch alle anderen Warn-LEDs (Blinker, Fernlicht, Neutral, Öldruckwarnlampe) einfach in Betrieb zu nehmen.

Ich würde zum Thema einen KBA erstellen wollen. Wen muss ich denn dazu anquatschen?

Gruß
Matze

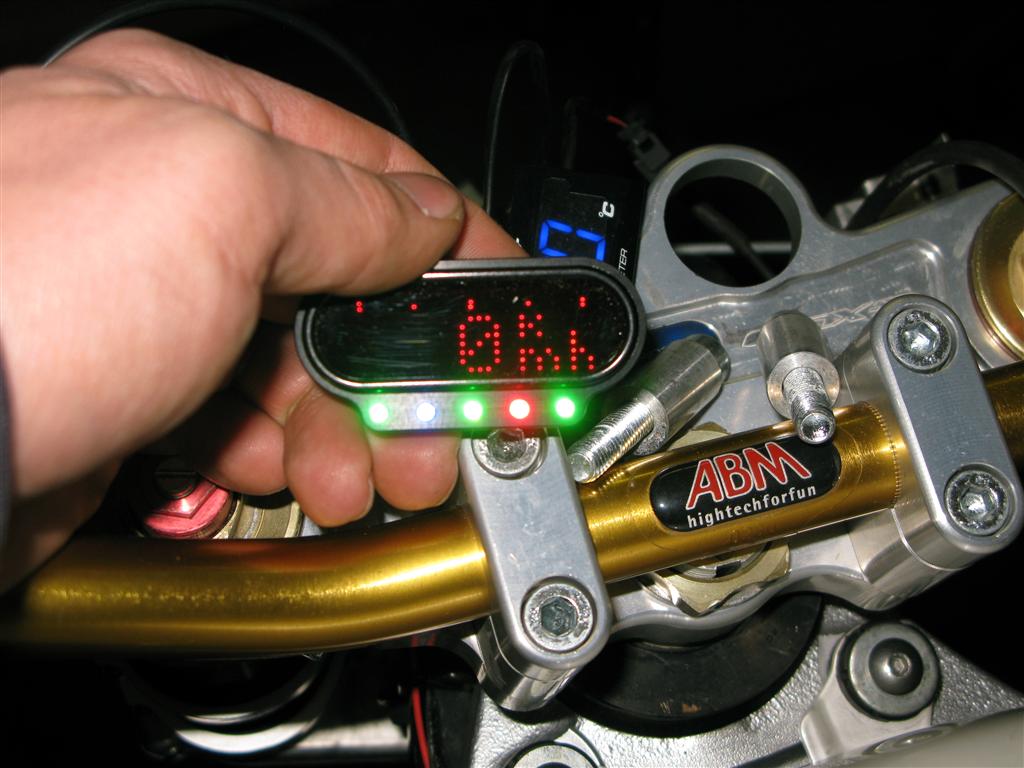

IMG_0015 (Medium).JPG

kannste nicht einfach Hier unten auf "Neuer Artikel" klicken? hast ja über 200 Foreneinträge, ich kann auf den bereich noch nicht zugreifen, desswegen nur ne vermutung

[Planlos]

Ich würde zum Thema einen KBA erstellen wollen.

Gruß
Matze

Sehr löblich Allerdings kann man bei Motogadet eigentlich alles im Downloadbereich finden, was man für den Anschluß braucht.
Mfg Tom
ps hier mal Auszüge aus den Anschlußplänen

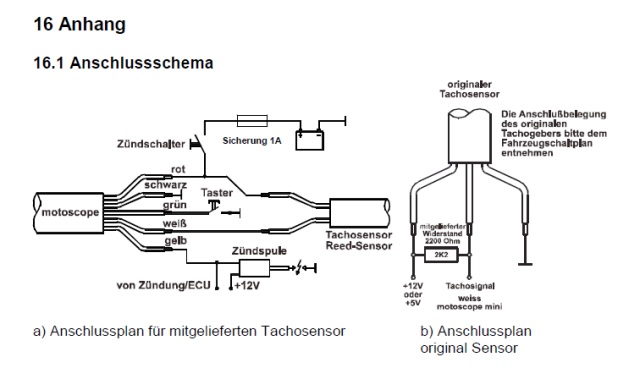

motoscope mini.jpg (45.43 KiB) 3344 mal betrachtet

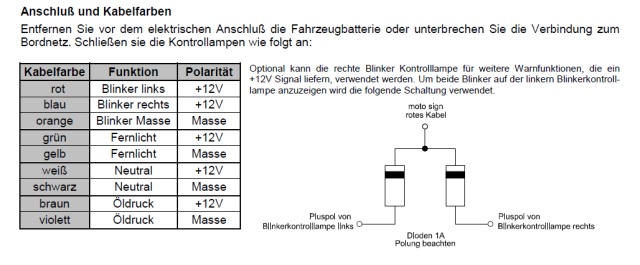

motosign mini.jpg (54.41 KiB) 3344 mal betrachtet

[matze1810]

Moin!

@Planlos: da hast du Recht. Die liefern auch alle Unterlagen mit. ABER ich habe versucht vorab alle notwendigen Infos bzgl. des Anschluss an die Kilo zu finden und es war mir einfach nicht möglich. Ich las sehr oft von "Neutral und Öldruck" wird nicht angezeigt und auch "der originale Tachosensor geht nicht, sobald der Motor läuft". Und was nutzt mir letztendlich der Anschlussplan des Motoscope, wenn ich die Gegenseite nicht "richtig" kenne? Insofern hätte ich persönlich mich über einen vorhandenen KBA gefragt. Hätte mir 2 Stunden (mit Bierchen zwischendurch) an Arbeit für das Testen der LEDs und des originalen Tachosensor erspart.

Gruß
Matze

[matze1810]

So ein Mist, mein Wecker klingelt schon in 3 Stunden...

Ich habe mal den KBA erstellt. Bitte mal drüber schauen und (konstruktive) Kritik üben.

http://svrider.de/index.php?seite=knowl ... rtikel=228

Danke

[Planlos]

So ein Mist, mein Wecker klingelt schon in 3 Stunden...

Ich habe mal den KBA erstellt. Bitte mal drüber schauen und (konstruktive) Kritik üben.

http://svrider.de/index.php?seite=knowl ... rtikel=228

Danke

Top
Mfg Planlos
Ps: interessant wäre noch zu wissen welchen Radumfang oder welche Impulszahl du eingstellt hast. So als Richtwert für andere
bei Verwendung von original Übersetzung und original Reifengröße
Radumfang bei 180/55 laut Tabelle 1903mm (wenn du diesen Wert eingestellt hast) must du die Impulszahl ja auf 9 oder 10 pro Radumdrehung gestellt haben ! Oder hast du ihn mit der "Teach" Funktion kalibriert ?
Heute soll mein Acewell kommen, bin ja mal gespannt wie der funzt, bei dem gibt es nicht die Möglichkeit die Impulszahl einzustellen da kann man das nur über den Radumfang korrigieren. Da müsste ich dann ca. 192mm eingeben. Allerdings soll der Acewell ein Problem mit den vielen Impulsen haben (wären ca 10 pro Radumdrehung) aber dann entferne ich einfach 3 der 4 Nasen auf dem Geberblech so würde ich dann auf 2,4 Impulse pro Radumdrehung kommen und würde als Radumfang ca. 770 einstellen.

[matze1810]

Danke, danke. Ich habe die wichtigen Settings des Mini ergänzt. Der Hinweis war sehr gut

Da ich den originalen Tachosensor nutze, habe ich 9 Impulse pro Radumdrehung eingestellt. Kann sein, das ich noch auf 10 umswitche.

Gruß
Matze

[Nero1988]

@ matze: echt geniale beschreibung, gute Arbeit!!!! hätte ich mir im sommer gewünscht vllt bau ich wenn es mich freut doch noch auf den originalen sensor um!!

[Planlos]

So bin gerade dabei meinen Acewell 2853 anzuschließen
Und da schließe ich doch Pin 11 des Originaltachosteckers an das Drehzahlkabel für den Acewell und hab bei Motor aus schon 4000 Rpm anliegen
Denke das kann doch nicht sein ! Ist nicht der erste Tacho den ich verkabel, und wir konnten immer das Signal von der ECM abgreifen.
Ich also ausprobiert, weil mir der Kabelbaum zu lang ist, hab ich den gekürzt und nen 15 poligen Mate-N-Lock Stecker dazwischen gesetzt, so kann ich jederzeit den original Tacho für Wartungsarbeiten oder Fehlerauslese wieder anschließen. Hab dann mal nach einander ausprobiert wann der Drehzahlmesser nichts mehr anzeigt ! Und was soll ich sagen, die FAQ stimmt nicht !
Nicht der Pin 11 am ori Stecker (B/G schwarz mit günen Strich) liefert das Drehzahlsignal, sonder Pin 5 (Br/B braun mit schwarzem Strich)
so angeschlossen, funzt auch der Drehzahlmesser einwandfrei.
Mfg Planlos

[matze1810]

Nicht der Pin 11 am ori Stecker (B/G schwarz mit günen Strich) liefert das Drehzahlsignal, sonder Pin 5 (Br/B braun mit schwarzem Strich)
so angeschlossen, funzt auch der Drehzahlmesser einwandfrei.
Mfg Planlos

Ehrlich? Mist, hätte ich das vorgestern gewusst....

Edith sagt: Ich habe in den KBA einen Hinweis auf Pin5 hinterlegt. Vielleicht kann es einer mal an seinem Motoscope Mini testen.

[Nero1988]

was für ein signal ist dann am PIN11, dann aktualisier ich das gleich mal bei mir! Danke!

[Planlos]

was für ein signal ist dann am PIN11, dann aktualisier ich das gleich mal bei mir! Danke!

An Pin 11 kommen wahrscheinlich mehrere Signale an, Kühlwassertemp, Check, F1 Fehler
jedenfalls geht die Checklampe nicht mehr aus wenn dieser Pin gezogen ist.
Mfg
