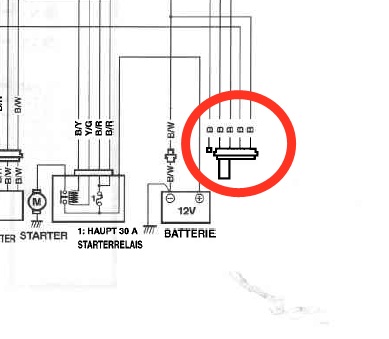

Hab da mal ne Frage zum Schaltplan und zwar dreht es sich um das im Bild rot eingekreiste Teil, was ist das ?
Hinter Grund, das Schaltplus (O/G) das am Diagnosestecker ankommt, kommt von der ECM und läuft dann in dieses Teil.
Bei laufendem Motor gemessen, liegen da 13,7 Volt an, an der O/G (Zündungsplus) Leitung des Tachosteckers sind zur selben Zeit 14,3 Volt vorhanden.
An diese 14,3 Volt hab ich das Plus Kabel des Tachosensor geklemmt, (wegen Zubehör Tacho) solange der Motor aus war war alles gut und es hat auch alles funktioniert (auch Geschwindkeitsanzeige), nach Starten des Motors Tacho auf Null, ich glaub ich hab mir den Tachosensor damit zerschossen
Die Leitung aus dem ori Tacho die sonst den Sensor speist, hat auch weniger Spannung als die restlichen Plus führenden, wird die Spannung evtl. im original Tacho für den Sensor gedrosselt ?
Kann es sein das der Tachosensor keine Spannung über 14 Volt ab kann ?
Mfg

Ich würde sagen, dass das ein versammelter Massepunkt ist. Da gehen so ziemlich viele Einzelteile jeweils hin und die Batteriemasse dazu.

Hab ich ja auch erst gedacht
Aber von rechts nach links kommen an dem Teil an !

B/W => B = Masse Batterie, und sämtliche Massekabel sind damit verbunden
O/Y => B = aus dem Sicherungskasten und CMP Sensor
O/W => B = Pair Magnetventil, Kraftstoffpumpenrelais, O2 Sensor, Zündspule 1 (B/O) und 2 (O/W), Motorabstellschalter
O/G => B = vom ECM (Zündplus)
R/W => B = ECM, Kraftstoffpumpe, Sicherungskasten, Tacho

und laut Schaltplan ändern sich auch einfach die Farben in B ohne Stecker oder irgendwas, deshalb frag ich ja was das ist !
Die Massepunkte die ich bis jetzt an der SV kenne sind auch alle B/W
Mfg
Edit, den Stecker dazu hab ich jetzt gefunden, liegt in der Nähe des Diagnosesteckers, ein 4 poliger mit ner Brücke drin (über die Brücke werden dann O/W und O/G verbunden) und ein 1 poliger R/W der da aber als B ankommt wie die anderen auch am 4 poligen

Wenn Du noch keine Kabelbaum á la Suzuki auseinander genommen hast, dann sei dazu mal gesagt, dass die hemmungslos innerhalb des Kabelbaum strippen udn Farben wechseln. Ich war da auch schon ziemlich überrascht. Vielleicht hat sich Suzuki da einen speziellen Messpunkt vorgesehen.
Interessant dürfte zumindest sein, dass die Masseleitung der Zündspulen ebenfalls dorthin geht. Welchen Sinn sollte das machen, wenn nicht zu Messzwecken.

Ati hat geschrieben: Interessant dürfte zumindest sein, dass die Masseleitung der Zündspulen ebenfalls dorthin geht. Welchen Sinn sollte das machen, wenn nicht zu Messzwecken.

Kann es sein das du dich irrst mit Masseleitung ?
Habe das heute mal durch gemessen, auf den Leitungen O/W und O/G liegt bei Zündung und auch Motor an die volle Spannung an, (auch an den Zündspulen) erst wenn man den Killschalter betätigt, werden diese Spannungslos (Masse).
Ist das vielleicht die Stromversorgung für die Spulen, und der Impuls von der ECM kommt über die Leitungen B (Zündspule 1) und W/BL (Zündspule 2) und Masse über den Rahmen !
Mfg

Laut Schaltschema ist die Brücke an diesem Stecker für das Benzinpumpenrelais.
Wenn man diese Brücke auszieht springt der Motor nicht mehr an. (Diebstahlsicherung?)
Ein Pin ist Plus über Zündschloss, kann man für einen Verbraucher verwenden, z.B. Navianschluss
und der vierte Pin ist Masse, kann man auch für einen Verbraucher verwenden.
Bei der DL 1000 ist das genau so.
Siehe Foto

Super Babalu
So hab ich das auch ausgemessen !
Weißt du evtl. auch, warum da auf dem Zündungsplus weniger Spannung an kommt als auf den anderen Zündungsplusleitungen des Mopeds
Mfg

Planlos hat geschrieben:Kann es sein das du dich irrst mit Masseleitung ?

jepp - hab mich geirrt. Die Zündspulen liegen natürlich nach Plus und die ECU taktet nach Masse.

Schon an den grünen Stecker gedacht. Hört sich alles irgendwie nach Korrosion an. Im Übrigen sollten KFZ-Zubehörteile minimum 15 Volt aushalten. Die Ladeendspannung der Batterie liegt ja schon über 14 Volt. Abschießen sollte also nur bei Verpolung oder Falschanschluß möglich sein. Und ein paar Millivolt sollten eigentlich nicht die Ursache für generelles Versagen sein. Ich vermute, Du hast irgendwo einen Kupferwurm.

Der Kupferwurm scheint im Acewell zu stecken
Mit dem ori Tacho geht alles einwandfrei !
Hab ich den Acewell dran, funktioniert die Tachoanzeige solange einwandfrei bis ich den Motor starte, im selben Augenblick verabschiedet sich der Tachosensor Wahrscheinlich nimmt der Acewell nicht genügent Spannung ab oder ist innen anders getacktet als der ori oder der Motogadet.
Mfg

Planlos hat geschrieben:Weißt du evtl. auch, warum da auf dem Zündungsplus weniger Spannung an kommt als auf den anderen Zündungsplusleitungen des Mopeds

Hast Du die Spannung gemessen, wenn das Kabel von der Zündspule abgetrennt ist ?

Planlos hat geschrieben:Der Kupferwurm scheint im Acewell zu stecken
Mit dem ori Tacho geht alles einwandfrei !
Hab ich den Acewell dran, funktioniert die Tachoanzeige solange einwandfrei bis ich den Motor starte, im selben Augenblick verabschiedet sich der Tachosensor Wahrscheinlich nimmt der Acewell nicht genügent Spannung ab oder ist innen anders getacktet als der ori oder der Motogadet.
Mfg

Versteh ich nicht. Wie hast du denn den Acewell mit dem Tachosensor verbunden? Hast du Masse und Schaltplus woanders her genommen oder benutzt du komplett die Originalleitungen von vorn bis zum Sensor?

matze1810 hat geschrieben: Versteh ich nicht. Wie hast du denn den Acewell mit dem Tachosensor verbunden? Hast du Masse und Schaltplus woanders her genommen oder benutzt du komplett die Originalleitungen von vorn bis zum Sensor?

Ich ja auch nicht !
Hab das pink/weiße an das weiße (Drehzahleingang) vom Acewell angeschlossen, Masse des Senors ist original, und vorne im original Stecker hab ich ne Brücke von orange/grün (Zündplus) auf das orange/rot des Sensors gelegt.
Schalte ich nun die Zündung ein, drehe das Hinterrad, bekomme ich auch ne Geschwindigkeit angezeigt !
Aber sobald ich den Motor starte, verabschiedet sich der Tachosensor.
Hab jetzt nen Ersatz gekauft, muss aber warten bis die Post den liefert, und diesen werde ich so wie du an den Diagnosestecker anschließen (dieser bekommt das Zündugsplus ja über die ECM), vielleicht ist das ja die Lösung ! Frage mich auch schon die ganze Zeit, warum beim original Anschluß der Sensor vom Tacho und nicht über Zündungsplus gespeist wird, vielleicht befindet sich im Tacho ja doch soetwas wie ein Überspannungsschutz !

Babalu hat geschrieben:Hast Du die Spannung gemessen, wenn das Kabel von der Zündspule abgetrennt ist ?

Ne mit angschlossenen Zündspulen Ok dann verbrauchen diese wohl auch Strom
Mfg

Das "Problem" bei der Verwendung des originalen Tachosensor sind ja die Masse UND die Plus Leitung, die durch die Zündspule gestört werden. Ich habe auch die Fälle getestet, wo ich nur die Masseleitung und nur die Plusleitung außen herum geführt habe, um sie den Störungen der Zündspule nicht auszusetzen. Beides brachte keine Erfolg, bzw. immer Störungen auf dem Sensorsignal. Die Lösung war dann eben die Verlegung der Plus UND der Masseleitung nach hinten.

matze1810 hat geschrieben:Das "Problem" bei der Verwendung des originalen Tachosensor sind ja die Masse UND die Plus Leitung, die durch die Zündspule gestört werden. Ich habe auch die Fälle getestet, wo ich nur die Masseleitung und nur die Plusleitung außen herum geführt habe, um sie den Störungen der Zündspule nicht auszusetzen. Beides brachte keine Erfolg, bzw. immer Störungen auf dem Sensorsignal. Die Lösung war dann eben die Verlegung der Plus UND der Masseleitung nach hinten.

Ja da hast du recht ! Aber original liegen die da ja auch und der Sensor geht nicht hops !
War gerade mal bei meinem Dealer ! Der meinte es könne schon sein das im Tacho ein Überspannungsschutz eingebaut ist, er wisse sonst auch nicht warum der Sensor über den Tacho gespeist werden solle. Ich solle auch lieber das Plus der ECM abgreifen da diese auch geschütz sei.
Und Spannungsspitzen würde es schon nach anspringen des Motors geben, nur eben sehr kurz und diese lassen sich meist nicht mit einem Digitalmessgerät messen, da es zu träge wäre. Er sagte auch, wenn ich ihn falsch angeschlossen hätte, würde er sich schon bei Zündung ein abschießen und nicht erst beim anspringen des Motors. Ich warte jetzt auf meinen Ersatzsensor, und dann werd ich berichten.
Mfg

Im Tacho ist definitiv ein Überspannungsschutz eingebaut. In der ECU sicher auch. Das liegt daran, dass in beiden jeweils in Prozessor werkelt. Und die mögen Störungen auf der Betriebsspannung im Allgemeinen gar nicht. In Tacho beispielsweise ist daher ein Netzteil eingebaut.

KFZ-Bordspannungsnetze sind immer störverseucht. Jede Zündspule erzeugt bei der Zündung eine gedämpfte Schwingung. Diese zeigt sich rückwirkend im Bordnetz. Knackpunkt für gute Dämpfung dieser Störung ist die Batterie. Sind die Kontakte oxydiert, treten größere Spannungspitzen auf. Daher sollten die Batteriekontakte immer schön blank (guter Kontakt) sein. Und wenn festgezogen, dann außen Kontaktfett drauf.
/Erklärbär on
Die Batterie ist genau genommen ein großer Kondensator und wirkt im Bordnetz wie ein Tiefpass. Störspitzen sind mit hoher Frequenz vorhanden und können einen solchen Tiefpaß schlecht passieren. Der Kondensator schließt sie schlicht kurz. Schlechter Kontakt verringert die Wirkung des Kondensators und damit die Dämpfung.
