Storm gp anbauen an k4

[Fynnsv650s]

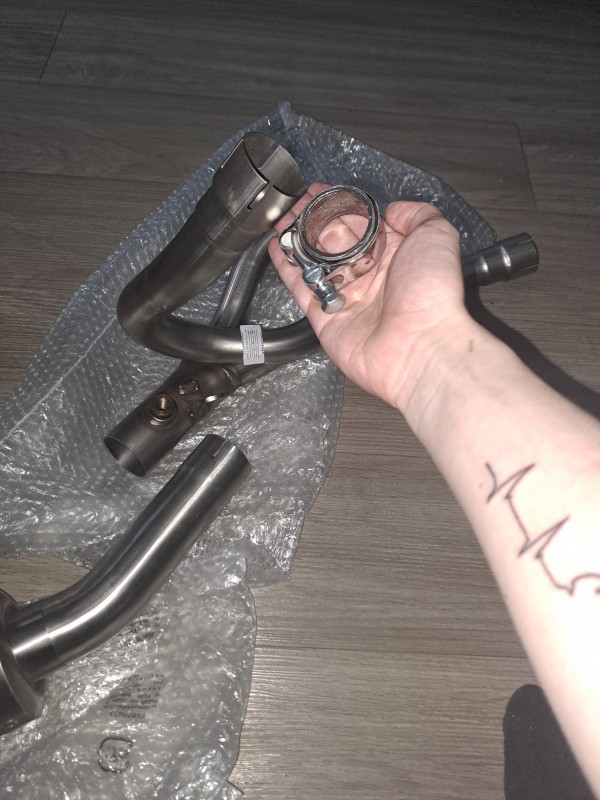

Hab jetzt eigentlich alles kapiert nur eine Sache ergibt sich mir noch nicht so richtig wie mach in den mittelkrümmer dann am hinteren zylinder fest ? Da ist bei mir ne Klemme nur eingezeichnet ich hänge mal ein Bild an

FYNN

[Traunwolf]

Am hinteren Zylinder ist auch ein Krümmerstummel, da wird der Mittelkrümmer aufgeschoben.

[Fynnsv650s]

So habe jetzt mal alle Schrauben fotografiert die ich meines Wissens tauschen müsste.

[Traunwolf]

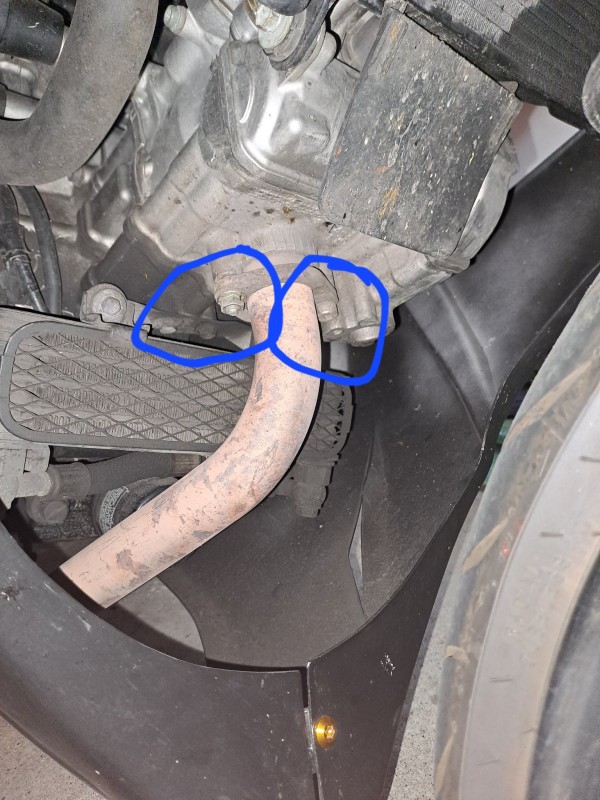

Bild 1, Krümmer vorne - Check

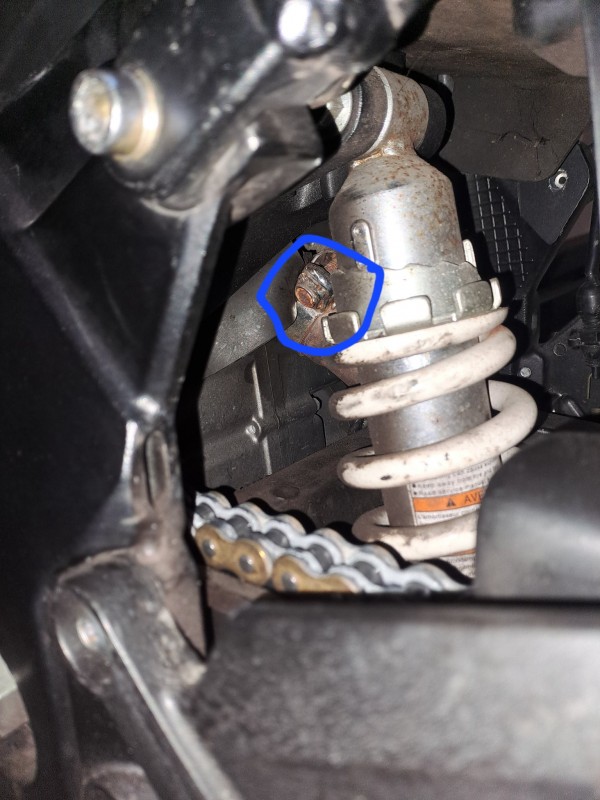

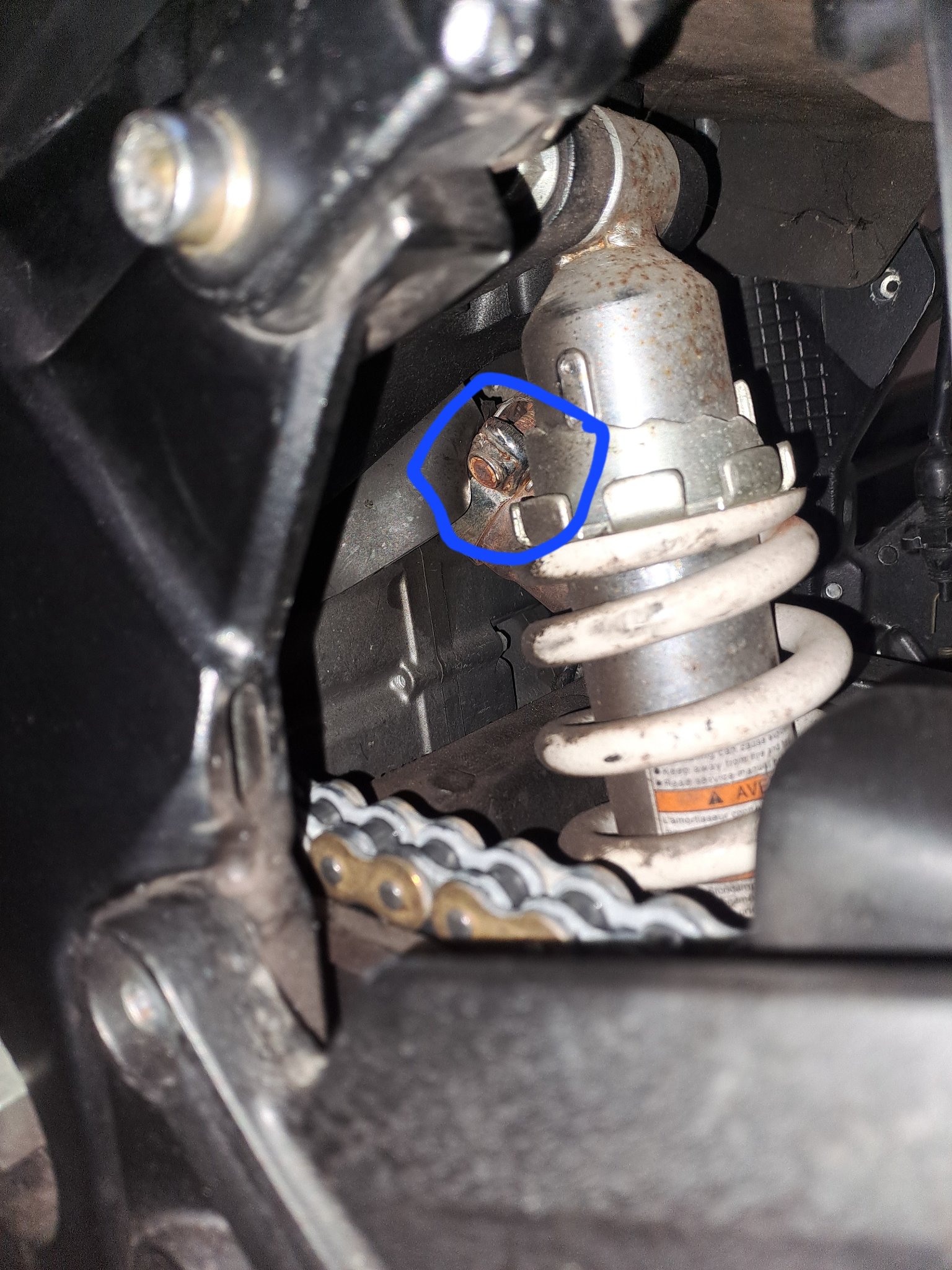

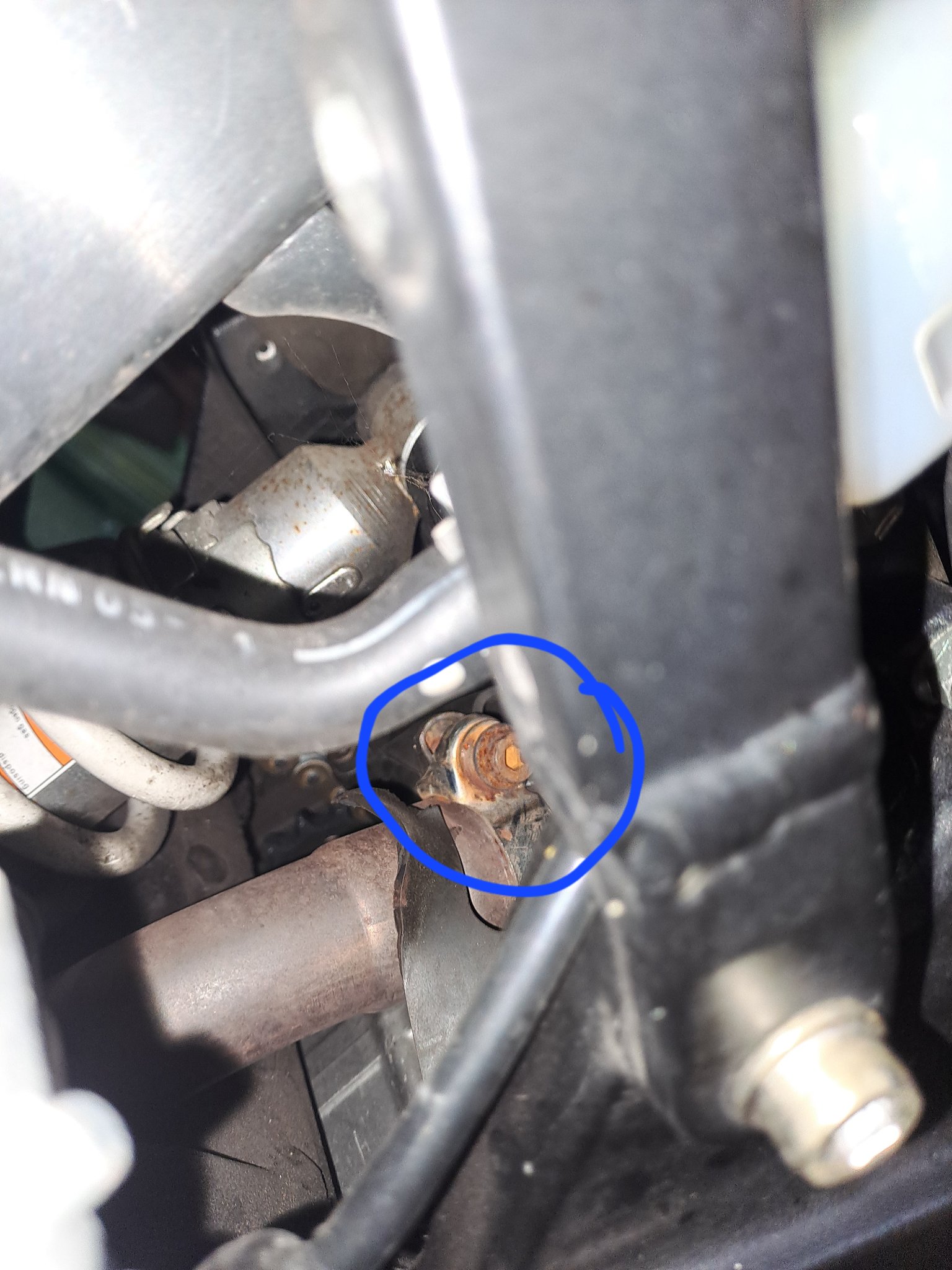

Bild 2, Schelle Übergang Krümmer hinten - Mittelkrümmer - Check

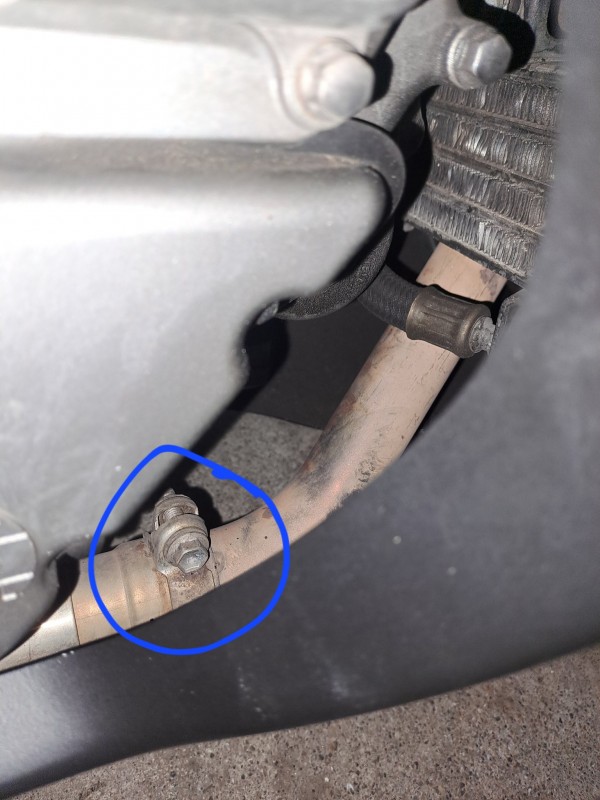

Bild 3 - Schelle Übergang Krümmer vorne - Mittelkrümmer - Check

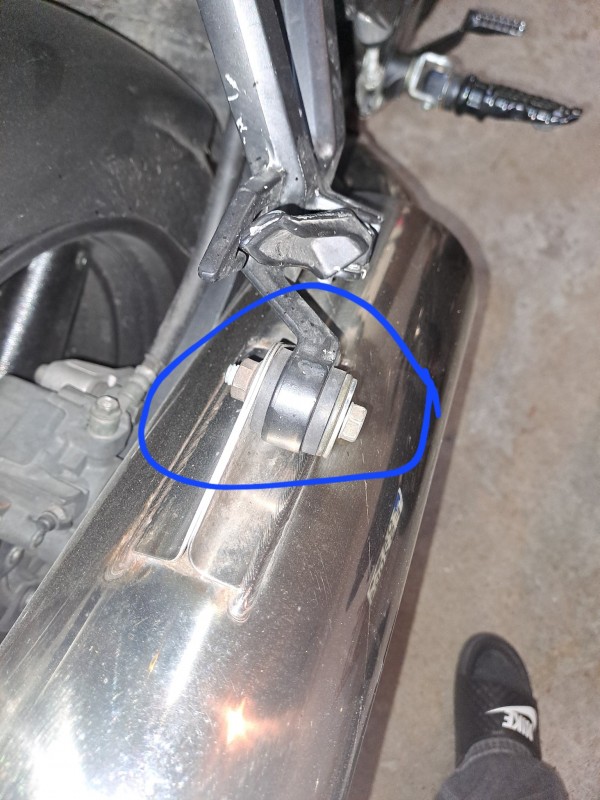

Bild 4 - Auspuffhalter Fußraste rechts - Check
Bild 5 - siehe 2, andere Seite
Was fehlt: mind. eine Halteschraube unten, wo die Konstruktion noch am Rahmen bzw. Motoreinheit hängt

Bild 2 und 5 ist die gleiche, unten am Auspuff müsste noch eine sein, die siehst du nur von der linken Seite aus wenn du unterm Motor drunter guckst. Bei Nr. 2/5 hab ich die neue Schelle dann so gedreht, das ich mit Verlängerung durchs rechte Rahmendreieck schrauben konnte und nicht am Federbein vorbeifummeln musste. Achja, bau die Verkleidung ab, machts dir einfacher

Gruß
Hans

[2blue]

Schau Dir mal den Stehbolzen am vorderen Krümmer an und Versuch den Durchmesser zu messen. Die Kannte sollte da nur Schrauben haben, sieht aus als wenn da schon mal was am Gewinde repariert wurde.

[Fynnsv650s]

Schau Dir mal den Stehbolzen am vorderen Krümmer an und Versuch den Durchmesser zu messen. Die Kannte sollte da nur Schrauben haben, sieht aus als wenn da schon mal was am Gewinde repariert wurde.

Welches ist denn der stehbolzen?
Und ja der Vorbesitzer hat sehr sehr viel gepfuscht hab das meiste schon ausgebessert

[Fynnsv650s]

Bild 1, Krümmer vorne - Check
Bild 2, Schelle Übergang Krümmer hinten - Mittelkrümmer - Check
Bild 3 - Schelle Übergang Krümmer vorne - Mittelkrümmer - Check
Bild 4 - Auspuffhalter Fußraste rechts - Check
Bild 5 - siehe 2, andere Seite
Was fehlt: mind. eine Halteschraube unten, wo die Konstruktion noch am Rahmen bzw. Motoreinheit hängt

Bild 2 und 5 ist die gleiche, unten am Auspuff müsste noch eine sein, die siehst du nur von der linken Seite aus wenn du unterm Motor drunter guckst. Bei Nr. 2/5 hab ich die neue Schelle dann so gedreht, das ich mit Verlängerung durchs rechte Rahmendreieck schrauben konnte und nicht am Federbein vorbeifummeln musste. Achja, bau die Verkleidung ab, machts dir einfacher

Gruß
Hans

Oke super danke dir. Die Verkleidung Bau ich aufjedenfall noch davor ab wollte nur erstmal checken ob ich alles habe.

Gruß

Fynn

[2blue]

Welches ist denn der stehbolzen?

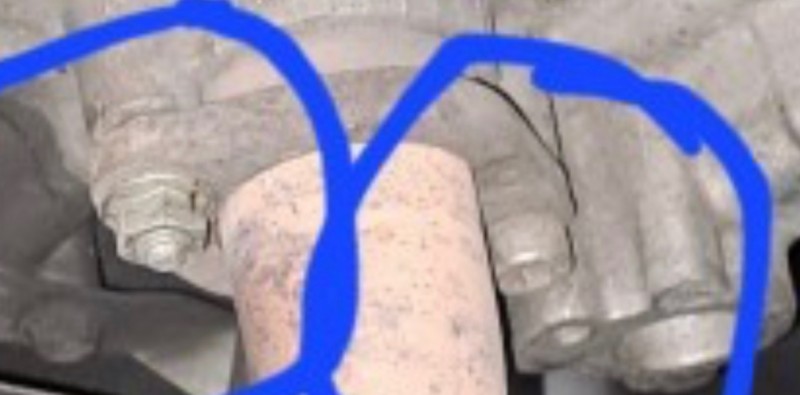

Links ist der Stehbolzen mit der Mutter drauf, rechts die Schraube.

[Fynnsv650s]

Ah oke ich werde morgen mal probieren die rauszuholen natürlich mit euren Tipps mit wd40 usw.

Fynn

[Dieter]

20230805_134635.jpgHab jetzt eigentlich alles kapiert nur eine Sache ergibt sich mir noch nicht so richtig wie mach in den mittelkrümmer dann am hinteren zylinder fest ? Da ist bei mir ne Klemme nur eingezeichnet ich hänge mal ein Bild an

FYNN

Die Graphit Dichtung schiebst du vorsichtig in die Klemmung. Die Schelle aussen drüber. Dann steckst du das von unten an der Schwinge vorbei über das kleine Stückchen Krümmer was am hinteren Zylinder noch dran ist. Stellung der Schelle so das du später gut ran kommst zum Festziehen.

https://www.svrider.de/index.php?seite= ... rtikel=151

Die Anleitung habe ich mal vor Jahren für die Knubbel geschrieben. Passt aber auch für die Kante.
Die Halterung unten links hat der Zubehör Auspuff nicht.
