LED-Spiegelblinker + normale LED-Blinker Schaltplan??

[waYniac87]

also ich habe vorne normale mini-led-blinker verbaut... hab mir jetzt zwecks der besseren spiegelfläche und der optik led-spiegelblinker gekauft...

ich muss dazu sagen, ich hab keine ahnung von sowas (zumindest nicht aussreichend )

die normalen led blinker sind soweit ich weiss in reihe geschalten..

die spiegelblinker werden parallel geschalten (habe diesen riesigen monster widerstände von kellermann (bei louis gekauft)

so, jetzt würde ich gerne wissen, wie ich beide blinker (also alle 4) gleichzeitig anschließen kann, damit die blinkfrequenz stimmt...

ich bin mir ziemlich sicher, dass einige aus dem forum soetwas schon gemacht haben, ich weiss leider nur nicht mehr wer..

also hoffentlich kann mir jemand helfen =)

gruß tobi

[Anaconda]

Universalblinkrelais

[waYniac87]

geht das nicht anders ??? was passiert wenn ich alle 4 blinker parallel schalte ??

[Ray]

Salve !

Guggst du hier:
http://de.geocities.com/dragons_ortenau ... rstand.pdf

Wenn noch weitere Fragen sind, gib mal diejeweiligen Leistungsangaben auf den Blinkern durch (z.B. 12V/21W), wobei es mir auf die "W", also Watt, ankommt.

Greetz, Ray

[waYniac87]

also die spiegelblinker haben je 2W, die vorderen 2 "normalen" blinker haben je 1W und meine hinteren blinker haben je 2,136W

also habe ich auf jeder seite 5,136W (links und rechts = also insgesamt 10,272W)

ich habe hinten, sowie vorne für die normalen blinker vor jedem blinker ein 7,6OHM widerstand der parallel geschalten ist (muss ja so sein, laut deinem link) und habe noch für die spiegelblinker je 1 kellermann widerstand mit je 8,2 OHM

wenn ich deinen text richtig verstanden habe, dann kann ich vorne zwischen die parallel schaltung der normalen blinker eine parallel schaltung der spiegelblinker schalten... und die blink frequenz wäre etwas langsamer als normal, oder habe ich ejtzt was net kappiert??

und wenn ich nur einen widerstand nehme (am besten den stärkeren mit 8,2ohm) dann würde das für die beiden LED blinker nicht ausreichen, weil noch zu viel Watt übrig sind, kann das sein??

also schonmal vielen dank für deinen text, ein bisschen was, habe ich jetzt mitnehmen könne, vielleicht kannst du mir auch noch diese fragen beantworten^^

ps.: ich will keinesfalls ein lastunabhängiges relais verbauen... --> kein geld ---> muss schnell gehen --> soll bis morgen mittag funktioneren ^^


gruß tobi

[Benni86]

Mach doch einfach ein anderes Relais rein, ist wesentlich einfacher als das Rumgelöte da. Zumal dir bei der Knubbel N der Platz vorne im Scheinwerfer und hinten vorm Rücklicht nicht reichen wird bei den ganzen Widerständen, ich spreche da aus Erfahrung

Gruß Benni

[Bluebird]

du fasst einfach pro seite die 2 Vorderen und den Hinteren im Parallelbetrieb zusammen und hänsgt das an ein Lastunabhängiges Blinkrelais. Die Widerstände schmeißte weg oder verkaufst oder was weiß ich. Das sich die Leute das Leben immer so schwer machen müssen

Und die Ausrede mit kein Geld zählt nicht, so n Relais kostet grad mal 10€ und geht viel schneller zum einbauen

[waYniac87]

*auf die antwort von ray wart*

sorry leutz, aber eure aussagen helfen mir einfach nicht weiter.. natürlich geht es einfacher und bla bla...

ich probiers jetzt einfach so, dann kann ich wenigstens sagen, ich habs versucht, bzw. dass es so nicht geht ^^

son relais kann ich immer noch kaufen...

[Dragol]

also ich habe vorne normale mini-led-blinker verbaut...

Und hast Du bereits parallel angeklemmte Widerstände eingebaut, damit die Blinkfrequenz stimmt?

... die normalen led blinker sind soweit ich weiss in reihe geschalten...

Nein, sie hängen beide parallel an derselben Leitung ran.
Genauso wie die Widerstände die sinnlos elektrische Leistung verbraten, damit das originale Relais "genug gefordert wird um im Takt zu bleiben".

die spiegelblinker werden parallel geschalten (habe diesen riesigen monster widerstände von kellermann (bei louis gekauft)
...
so, jetzt würde ich gerne wissen, wie ich beide blinker (also alle 4) gleichzeitig anschließen kann, damit die blinkfrequenz stimmt...
...
also hoffentlich kann mir jemand helfen =)

gruß tobi

Wir geben unser Bestes ...
Aber, was meinst Du mit alle 4?

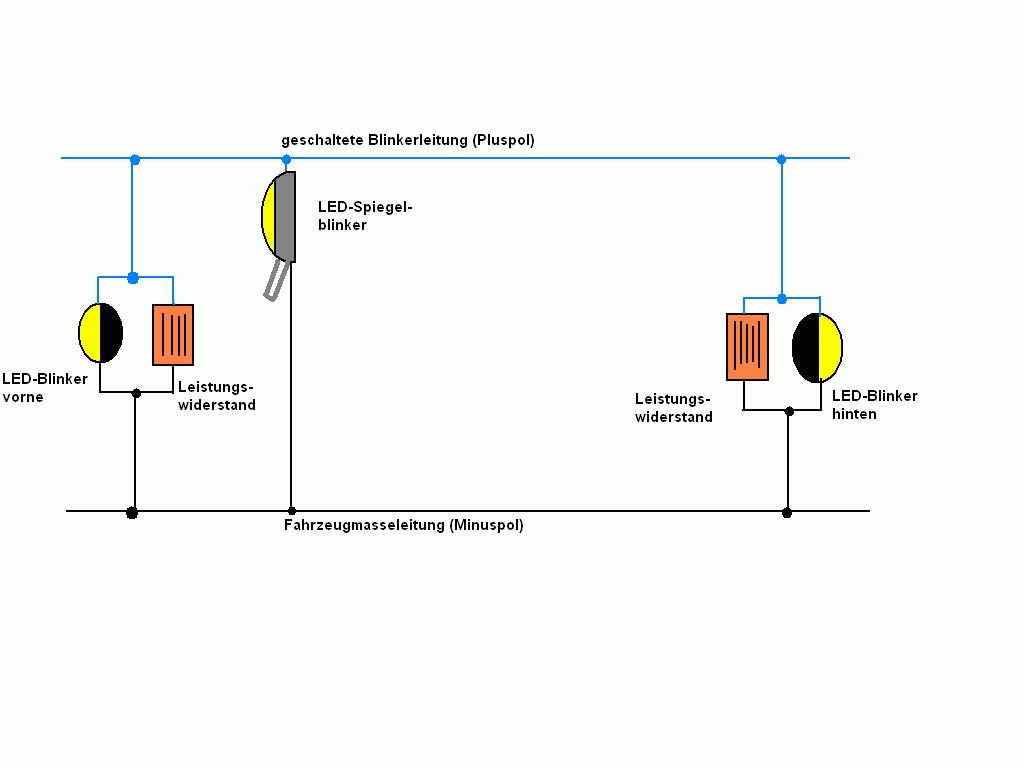

Du hast jetzt wenn ich Dich richtig verstanden habe
- links 2 LED-Blinker (je einen vorne und einen hinten), mit je einem Widerstand. Die sind allesamt parallel geschaltet.
- rechts wie auf der linken Seite nur halt rechts dran

Die Spiegelblinker mit 2 Watt kannst Du dann einfach je Seite parallel anklemmen, und gut ist es. Das verträgt das originale Relais dann auch noch ohne zu mucken.
Noch weitere Widerstände brauchst Du dann aber nicht.

Und wenn Dir die Blinkfrequez dann einen Tick zu langsam ist kannst Du je Seite einen 7,6 Ohm duch je einen 8,2 Ohm Leistungswiderstand ersetzten (mehr Ohm = weniger Strom = Blinkfrequenz beim lastabhängigen Relais wird schneller).

[waYniac87]

danke für deine antwort... leider etwas zu spät ^^

komme grad von meiner umbau aktion zurück und es funktioniert, und zwar genauso wie du beschrieben hast *g*... also einfach die spiegelblinker zusätzlich zu den normalen vor den widerstand hängen... =) sieht klasse aus *g*

danke trotzdem an alle ^^

[Ray]

Sorry, bin grad erst vom Bayern-Spiel heimgekommen, sonst hätt ich dir früher helfen können.
Hauptsache ist, es funzt.

Greetz, Ray
...und 1:0

[waYniac87]

hehe ^^ kein problem, danke trotzdem
