Heckumbau SV 650 Knubbel / Hilfe

[Benny_K]

Hallo zusammen

Ich habe mir für den Umbau des Hecks meiner Knubbel 650s eine Original Heckverkleidung und eine fertige Innenverkleidung
(Hersteller unbekannt, aber SV650 ist eingeprägt) besorgt.

Im Forum habe ich auch eine Anleitung für den Umbau an der Knubbel gefunden nur leider sind die Bilder nicht mehr abrufbar.

Kann mir jemand sagen an welcher Stelle ich die Original Suzuki Heckverkleidung absägen muss damit diese auch gut passt (Skizze / Bild).

Einige hier aus dem Forum haben die Original Innenverkleidung auch auch komplette weggelassen und dann mit Abstandshalter gearbeitet,
auch hier wäre einige Bilder für mich sehr hilfreich so dass ich entscheiden könnte was besser für mich passt.

Bilder der Teile unter folgendem Link
https://ibb.co/3T0dJdn
https://ibb.co/gMkxFxn
https://ibb.co/VVsDvrK
https://ibb.co/7X8sTb0
https://ibb.co/5skHhV0
https://ibb.co/K0Lr58X
https://ibb.co/37RfzFD

Freue mich auf euren Input

[jubelroemer]

Meine Stummel-S steht grad im Winterquartier, deshalb kann ich da grad schlecht Fotos machen (evtl. helfen dir aber die Bilder aus meiner Ownerliste etwas). Hab im meinem Bestand noch so eine halbherzige Heckkürzung; ich schau mal ob ich da ein paar Bilder machen kann (wie man es eher nicht macht ).

[2blue]

Hallo Benny,

die HUV sieht ähnlich aus wie meine von Wagner Kunstofftechnik.
Habe bei meinem Umbau mehrere male geschnitten bis es gepasst hat.
Von nur der HUV zu montieren Rate ich strikt ab, wegen Wassereinbruch unter der Sitzbank.
Habe meine HUV über die geschnittene Originale montiert.

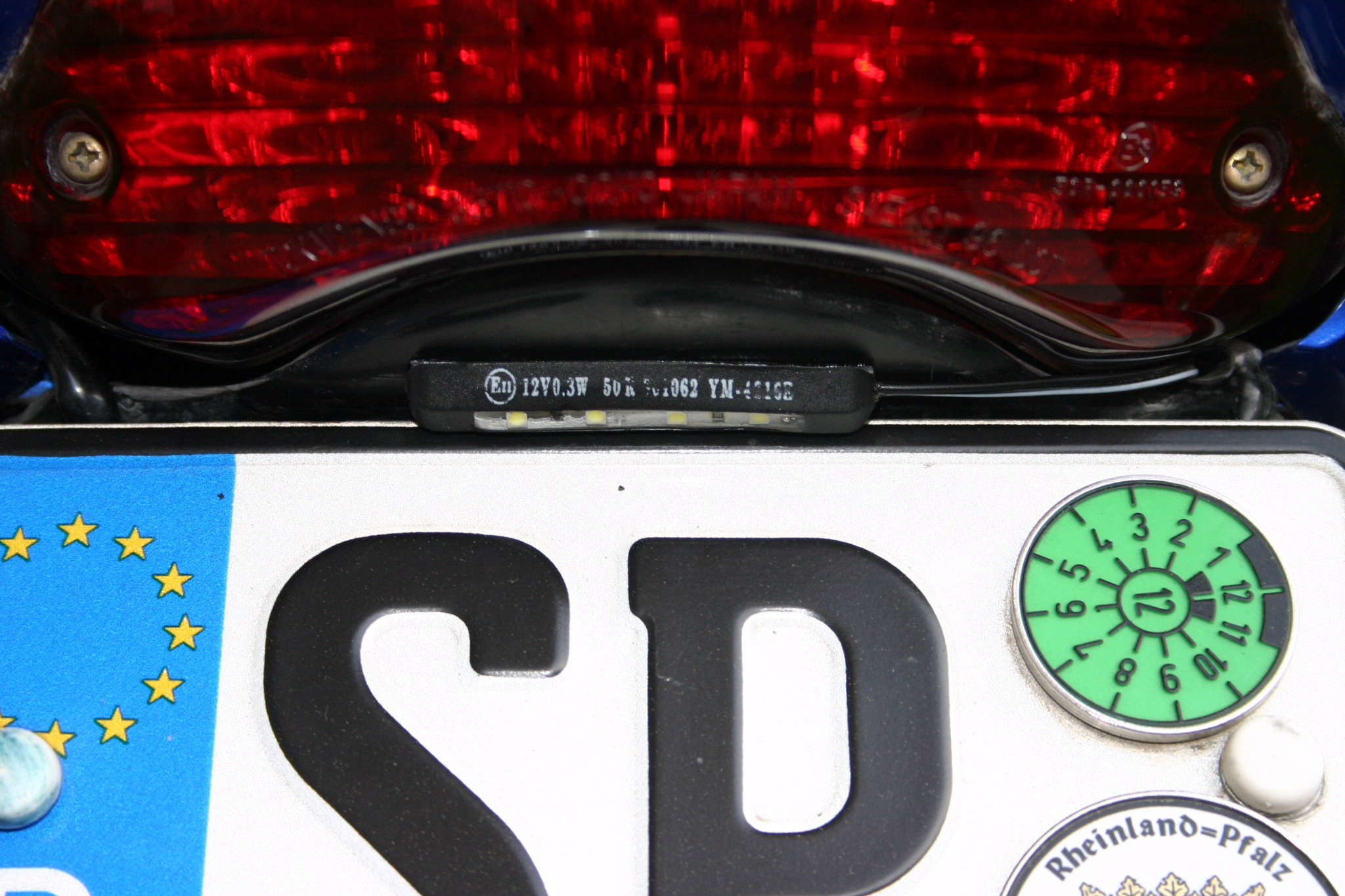

Die Nummernschildbeleuchtung der ersten Bildern wurde durch was kleineres ersetzt, siehe letztes Bild
Auf den ersten Bildern sind in der Tüte Gummipuffer mit Hülsen die ich zum befestigen der HUV und des Nummernschild benutzt habe, damit der GFK nicht reißt.

Gruß
Gerhard

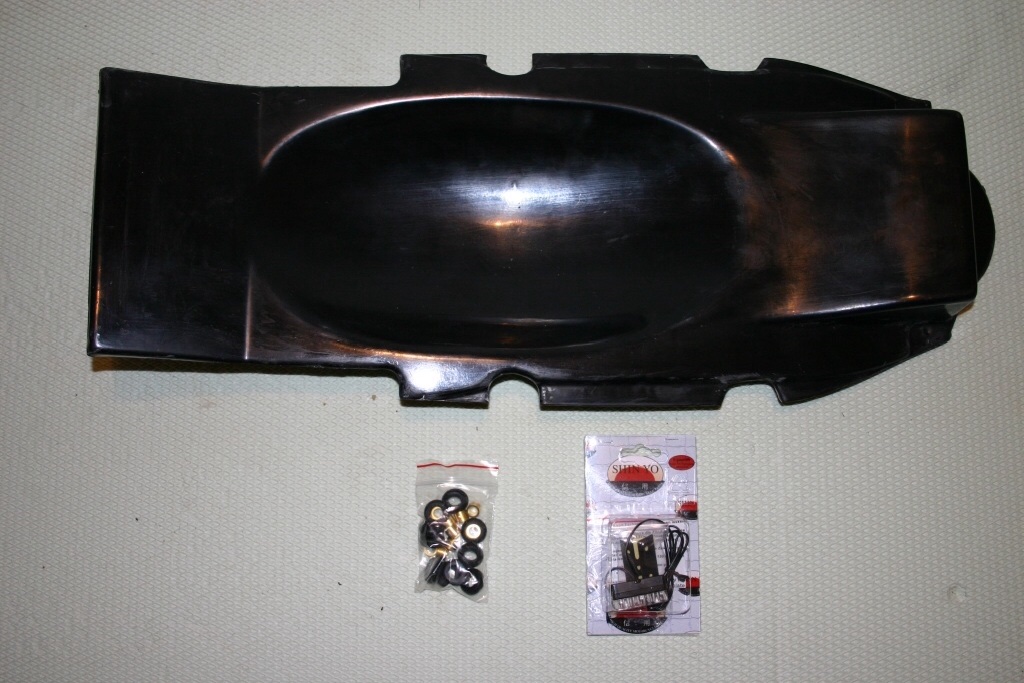

HUV Oberseite

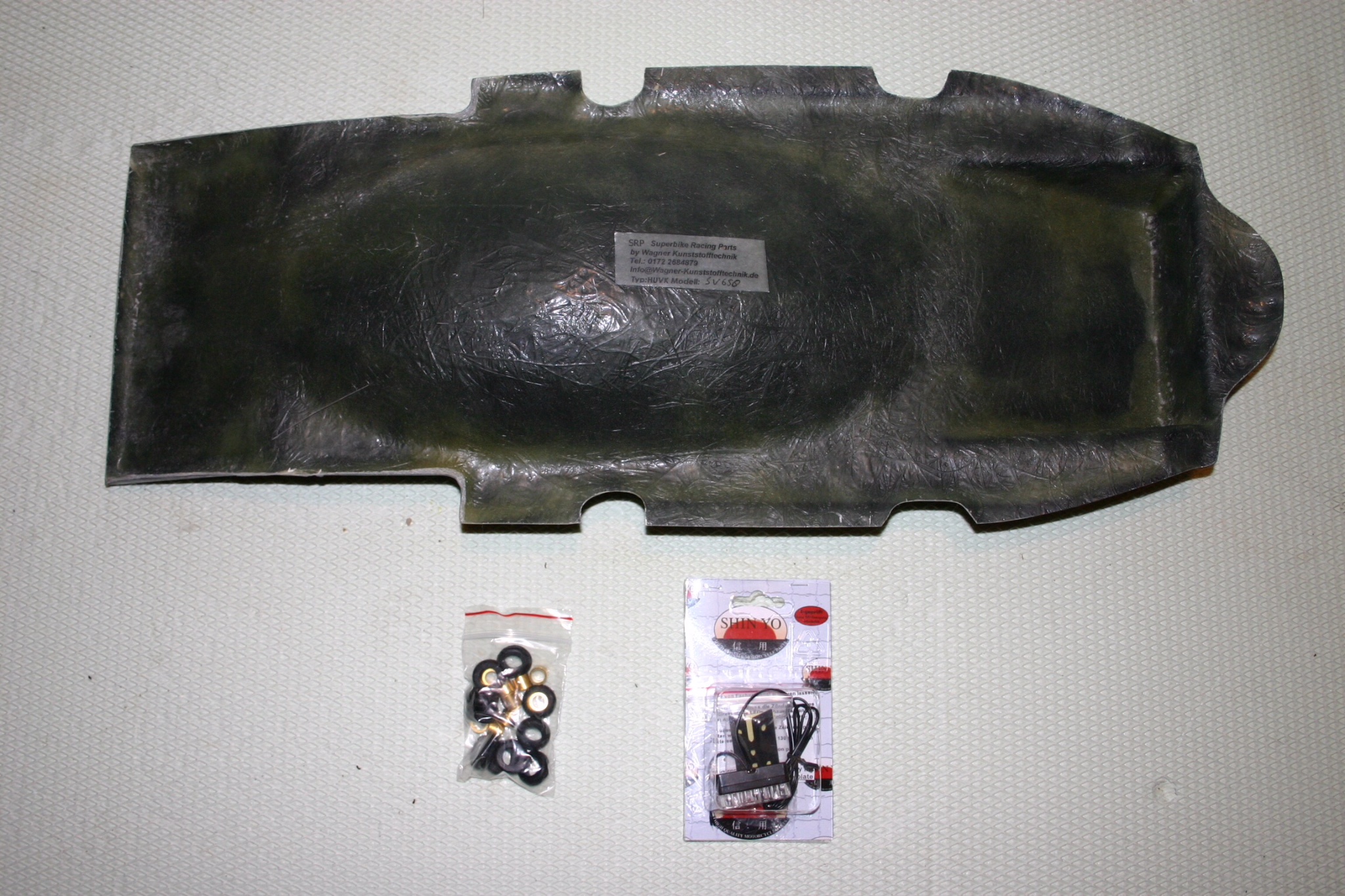

HUV Unterseite

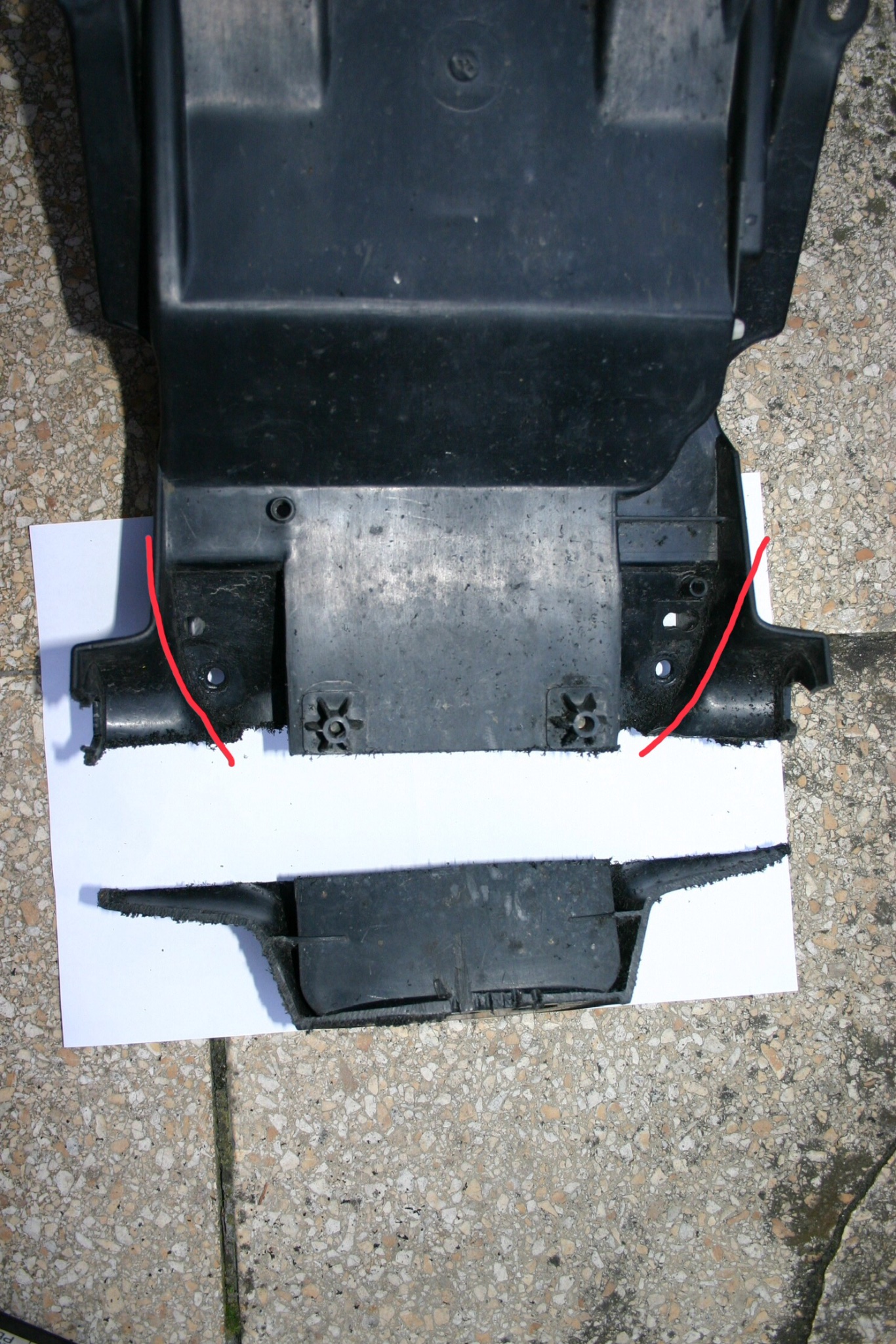

HUV mit zwei schnitten

HUV mit finalen schnitten

[Benny_K]

Hallo Gerhard

Danke für die Bilder, habe heute die groben Schnitte wie beschrieben gemacht und die Original Verkleidung dann wieder an der Knubbel montiert, morgen mache ich dann die feinen Anpassungen .... das sollte alles passen.

Wie wird denn die zusätzliche Innenverkleidung letztendlich fixiert / angeschraubt und an welchen Punkten, du hattest etwas von Gummi Puffern geschrieben die müsste ich mir dann noch besorgen

[2blue]

Hallo Benny,

soweit ich mIch erinnere waren es nur vier Schrauben, der Rest wird durch die Seitenverkleidung gehalten. Gelbe Linien.
2 mit Gummipuffer am Batteriekasten und zwei hinten durch die Seitenverkleidung.
Bilder davon habe ich auf die Schnelle keine gefunden. Kann ja mal morgen in die Garage gehen und mal schauen.
Die Gummipuffer hatte ich von Polo oder Louis, beide für Dich ja ein Katzensprung.
Die Dinger habe ich auch fürs Nummernschild benutzt.

Gruß
Gerhard

[Jan Zoellner]

Von nur der HUV zu montieren Rate ich strikt ab, wegen Wassereinbruch unter der Sitzbank.

Hmm. Ich bin das mindestens 10 Jahre, wenn nicht länger genau so gefahren.

Ciao
Jan

[2blue]

Von nur der HUV zu montieren Rate ich strikt ab, wegen Wassereinbruch unter der Sitzbank.

Hmm. Ich bin das mindestens 10 Jahre, wenn nicht länger genau so gefahren.

Hi Jan,
da hast Du aber bestimmt mit Silikon oder anderen Dichtmitteln nachgeholfen.

@Benny
war mal in der Garage. Die vorderen Schrauben gehen aus dem Batteriekasten in die HUV. Da wurden aber diese Gummipuffer mit integrierter Mutter verwendet die auch von Suzuki für die Verkleidung benutzt werden. Hinten gehen die Gummipuffer mit Hülse.

Gruß
Gerhard

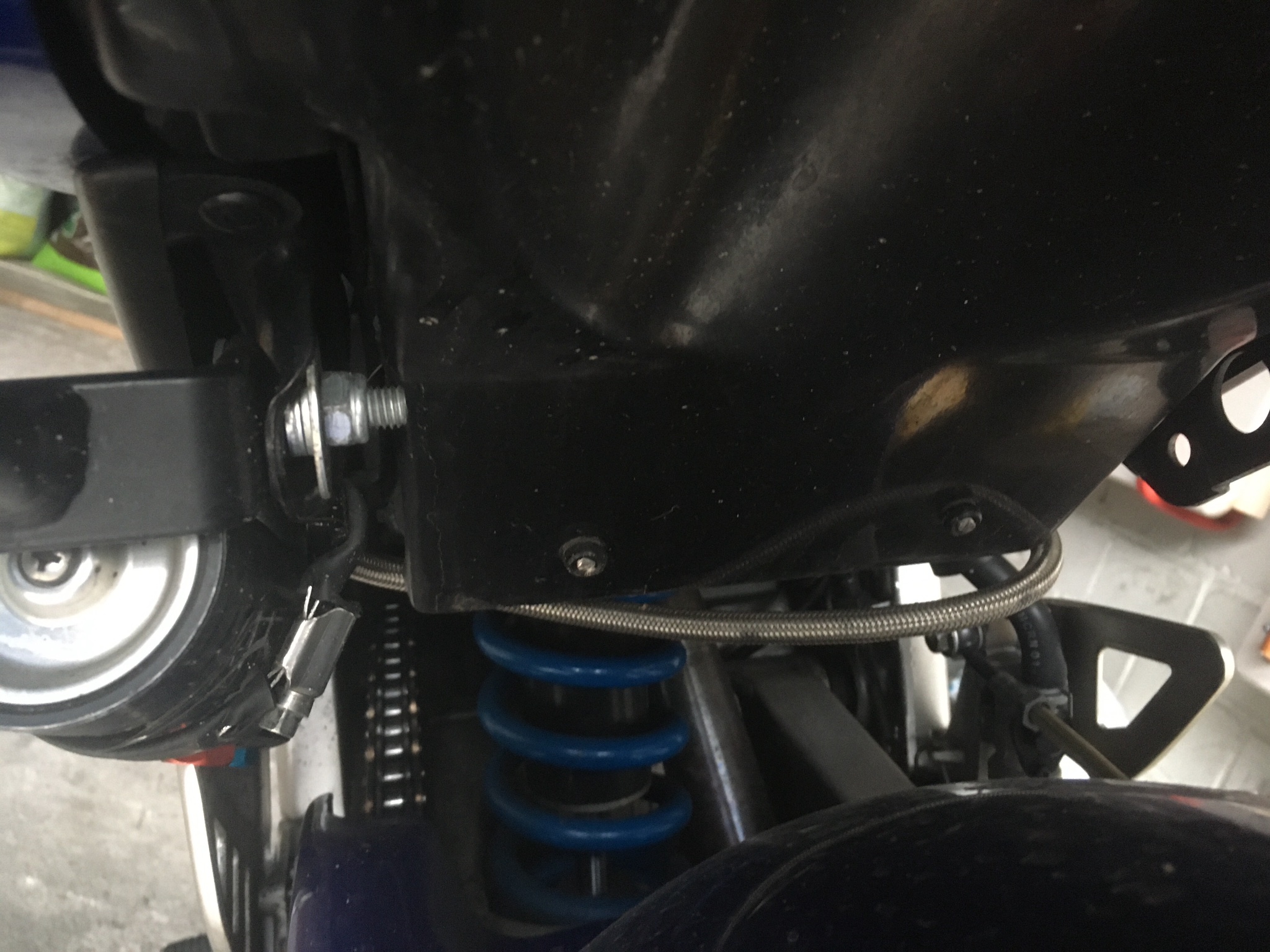

Verkleidungsmuttern

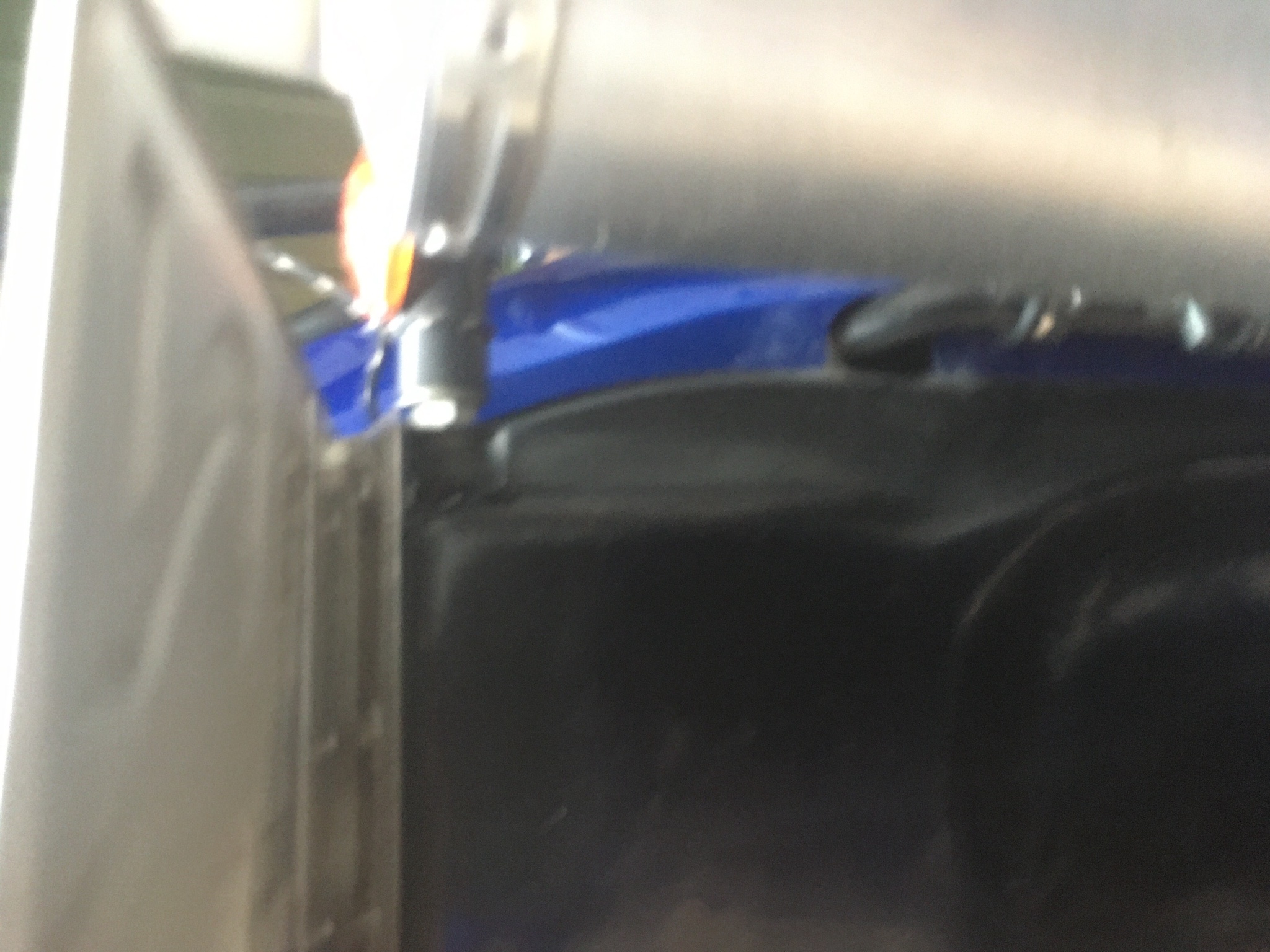

Verkleidung über HUV

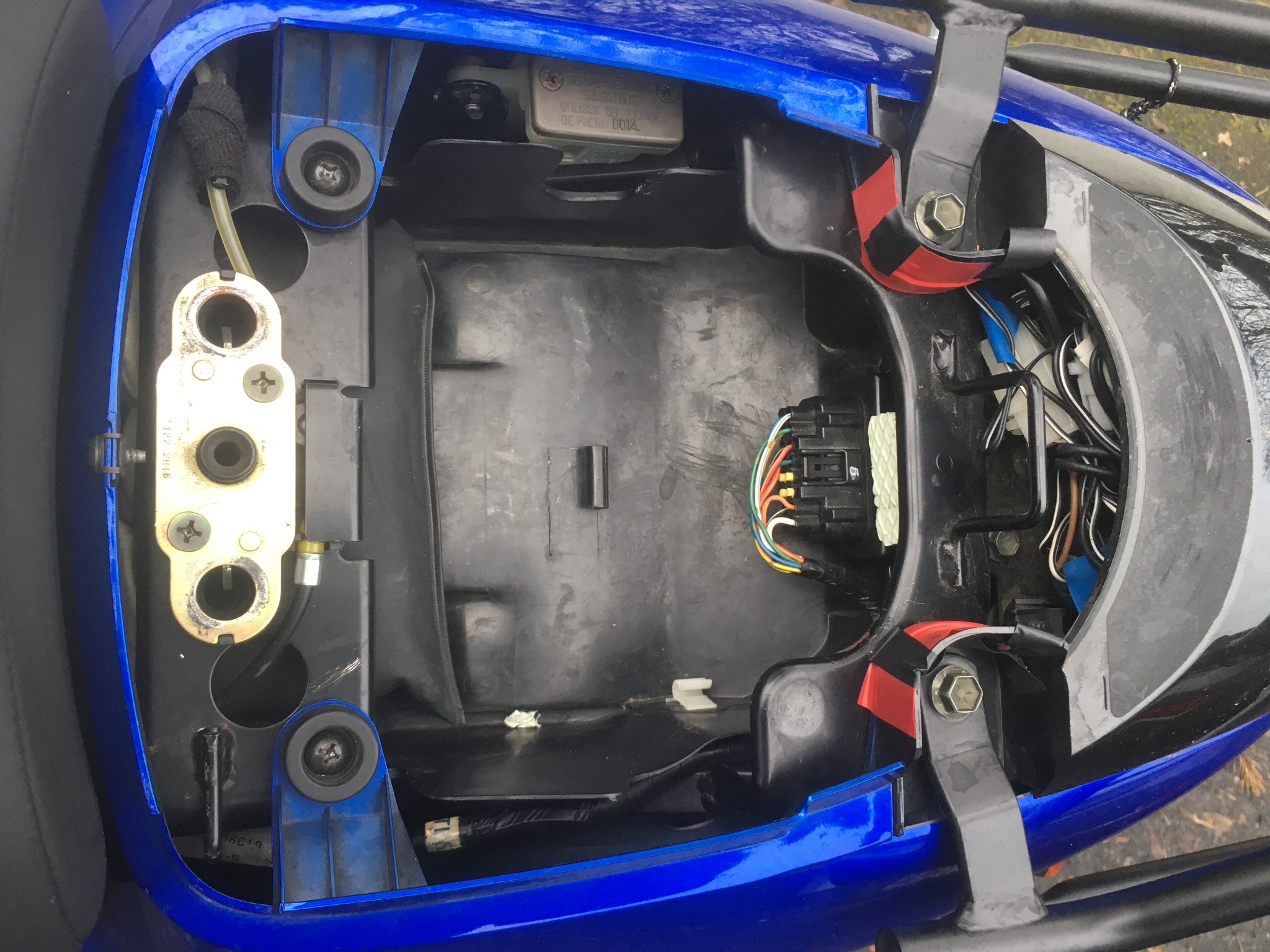

Staufach

Gummipuffer und Verkleidungsmuttern

[Benny_K]

Hallo Gerhard

Hast du Kennzeichen / Kennzeichenbeleuchtung und Blinker direkt an der neuen HUV angebracht oder einen separaten Kennzeichenträger (klassisch) angebaut. Auf deinen Bilder konnte ich das leider nicht erkennen

[2blue]

Hallo Benny,

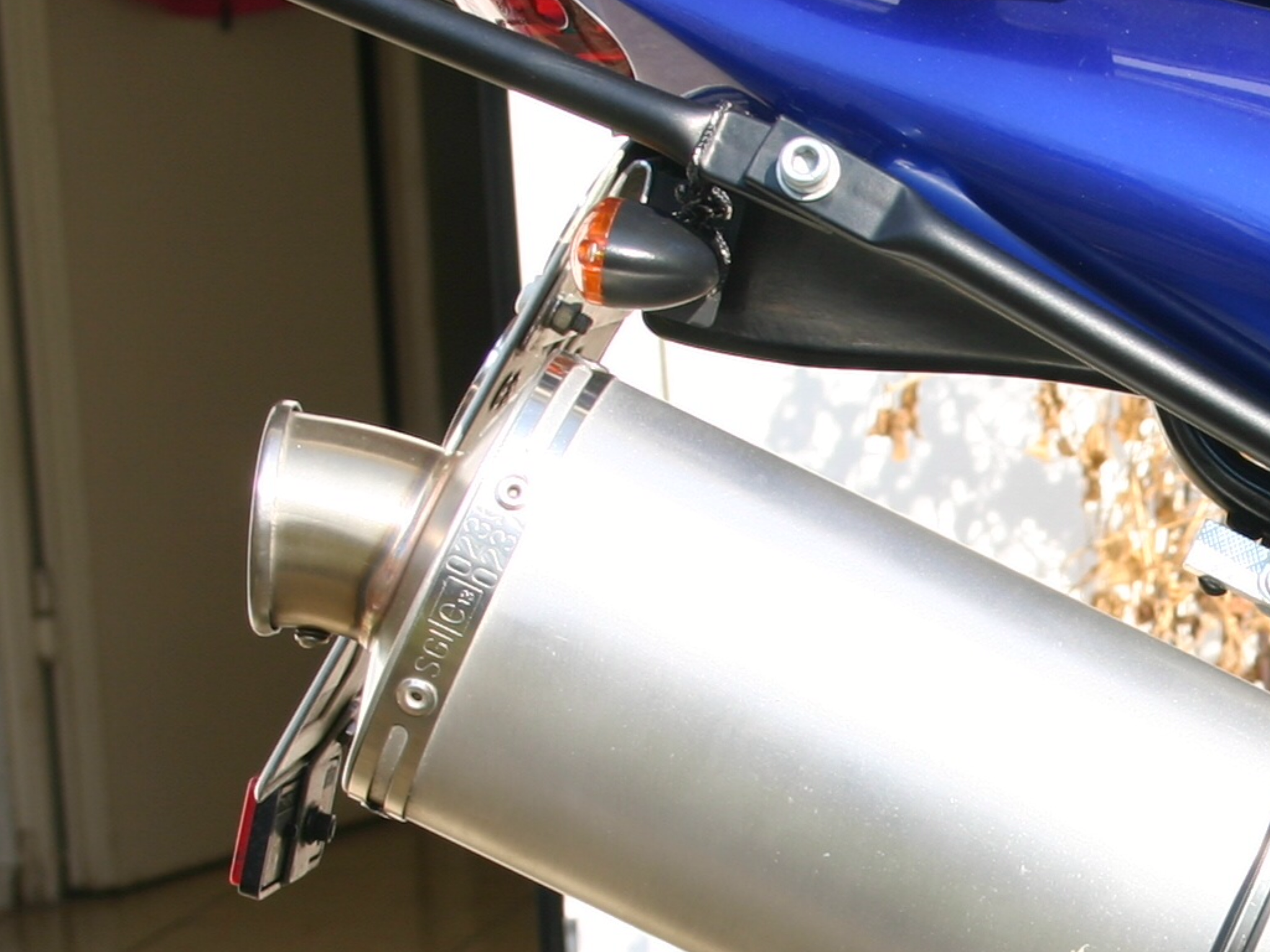

Kennzeichenhalter in herkömmlichen Sinne habe ich nicht, da das zu schwer gewesen wäre. Die HUV hätte die Vibrationen der SV bestimmt nicht verkraftet. Habe ein dünnes Alublech ca. 10cm breit und so lang wie das Nummernschild breit ist in der Mitte abgekantet und mit den oben schon erwähnten Verkleidungsmuttern an die HUV geschraubt. An den Enden rechts und links habe ich Kunststoffwinkel befestigt für die Blinker. Nummernschildbeleuchtung ist geklebt siehe Bild oben. Reflektor ist mit Metallstreifen am Nummernschild befestigt.


Gruß
Gerhard

[2blue]

Hallo Benny,

wie läuft es mit dem Umbau.
Hoffe Du hast genug Bilder gemacht und zeigst sie uns bald. Bin schon gespannt wie Du alles realisiert hast, vielleicht hast Du was besser umgesetzt als ich und ich kann abkupfern. :


Gruß
Gerhard
