Voltmeter anschließen

[PepeK2]

Hab mir vor einiger Zeit ein Voltmeter für meine Knubbel gekauft und möcht es jetzt anschließen.


Hab vom Anschluss über den Stecker der Vergaserheizung gelesen und das er relativ ungenau sein soll.

Ist ein Anschluss direkt an der Batterie möglich/sinnvoll? Was gibt es sonst noch für Anschlussmöglichkeiten? (bin jetzt kein Elektroprofi)
Das Voltmeter sollte hald nur angehen wenn auch die Zündung angemacht wird, bzw. keinen Strom ziehen.

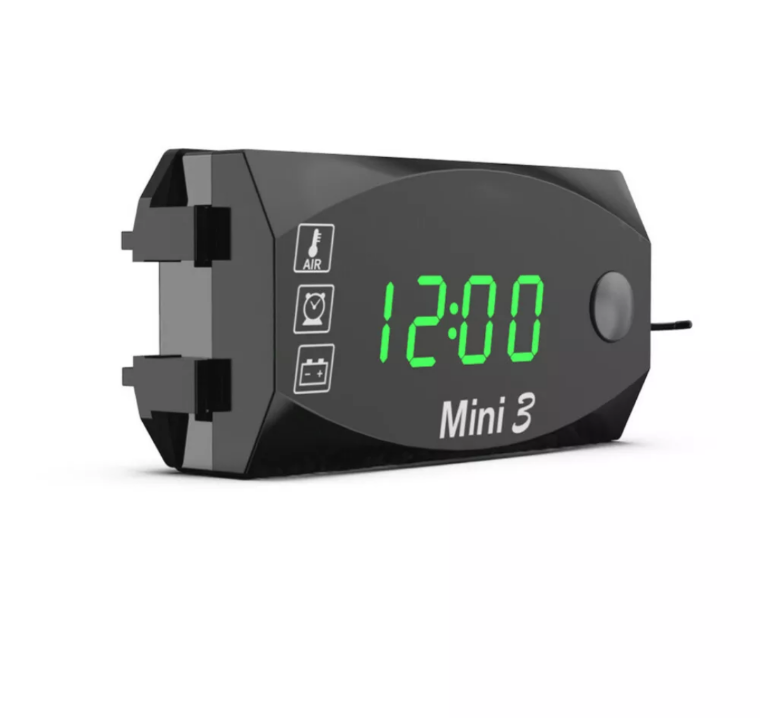

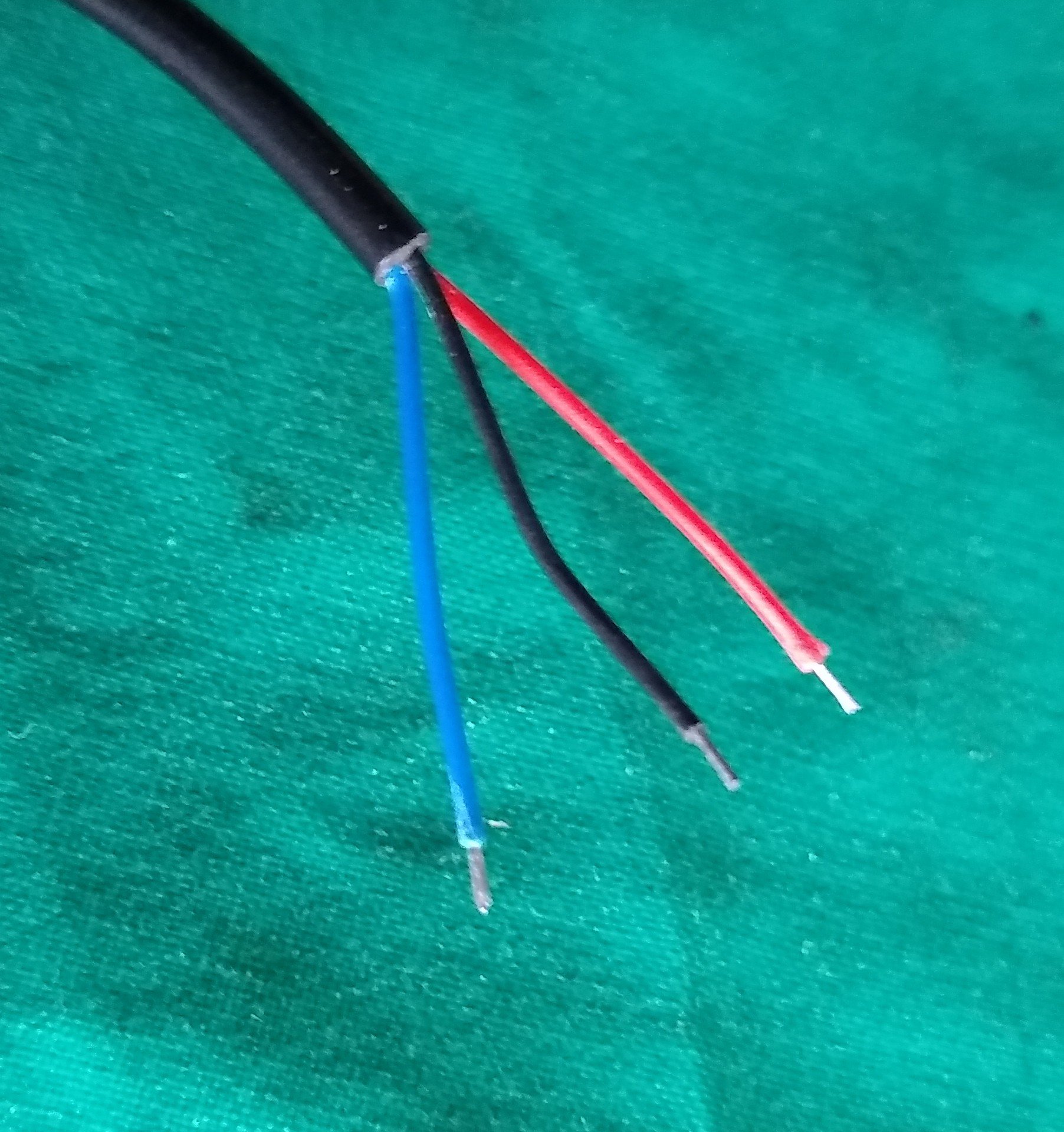

Am Voltmeter sind auch drei Kabel dran, Plus/Minus ist klar, aber für was das dritte?

Fragen über Fragen

[2blue]

Hab mir vor einiger Zeit ein Voltmeter für meine Knubbel gekauft und möcht es jetzt anschließen.

Hab vom Anschluss über den Stecker der Vergaserheizung gelesen und das er relativ ungenau sein soll.

Ist ein Anschluss direkt an der Batterie möglich/sinnvoll? Was gibt es sonst noch für Anschlussmöglichkeiten? (bin jetzt kein Elektroprofi)
Das Voltmeter sollte hald nur angehen wenn auch die Zündung angemacht wird, bzw. keinen Strom ziehen.

Am Voltmeter sind auch drei Kabel dran, Plus/Minus ist klar, aber für was das dritte?

Fragen über Fragen

Was soll da ungenau sein, da liegt die Bordspannung an und wenn es von der Leistung für die Heizung reicht dann reicht es für das Voltmeter auf alle Fälle.
Für den Anschluss der drei Leitungen sollten in den Bedingungsanleitung des Voltmeters was stehen.
Meine Glaskugel geht von geschalteten Plus, Dauerplus und Minus aus. Dauerplus für die Uhr.

Gruß
Gerhard

[jubelroemer]

Ist ein Anschluss direkt an der Batterie möglich/sinnvoll?
Das Voltmeter sollte hald nur angehen wenn auch die Zündung angemacht wird, bzw. keinen Strom ziehen.

Damit fällt der Anschluß Batterie ja wohl weg .

Meine Glaskugel geht von geschalteten Plus, Dauerplus und Minus aus. Dauerplus für die Uhr.

Trotz meiner mäßigen Elektrikkenntnisse hätte ich das auch vermutet und Voltmeter an der Knubbel ist immer ein top Investition. Half mir jetzt auch bei meiner Diagnose, dass die SBK-S Batterie wohl in den letzten Zügen liegt. Kriegt zwar noch Sauerstoff äh Strom, aber das wird langfristig nix mehr.

[saihttaM]

Wie genau das Ding ist, ist mMn sekundär wichtig. Man will ja primär überwachen, ob die Spannung hoch oder runter geht.

[jubelroemer]

Wie genau das Ding ist, ist mMn sekundär wichtig. Man will ja primär überwachen, ob die Spannung hoch oder runter geht.

Genau, und ob das dann 17,8V oder 18,1V anzeigt ist ziemlich egal.

[PepeK2]

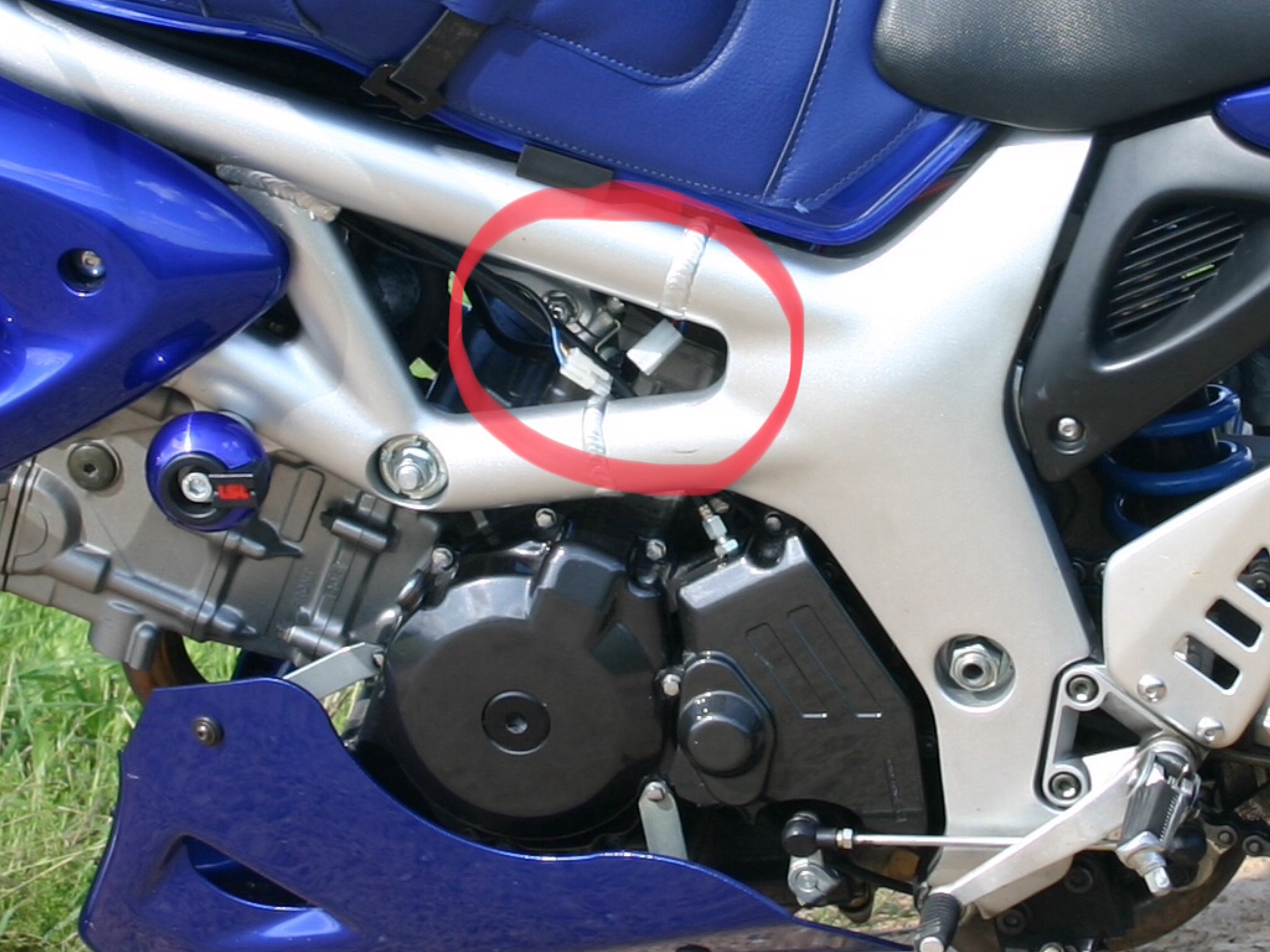

OK, dann auf den Stecker von der Heizung.

Anleitung war keine dabei.

Wäre die Verkabelung folgendermaßen richtig?:

Voltmeter schwarz und rot auf Stecker schwarz/weiß
Voltmeter blau auf Stecker rot/gelb

[2blue]

Hallo

Würde ich so nicht anschließen.

sw/ws ist der Minus
ge/or ist der Plus

Edit: Aus Amazon, wo das Teil bestimmt her kommt.
Rot ist Dauerplus. Damit läuft die Uhr immer. Blau ist Plus bei Zündung an. Damit geht das Ding nur bei Betrieb an und schwarz ist Masse

Gruß
Gerhard

[Trobiker64]

Half mir jetzt auch bei meiner Diagnose, dass die SBK-S Batterie wohl in den letzten Zügen liegt.

Hattest du nicht eine LiFePO da drin ?

[jubelroemer]

Half mir jetzt auch bei meiner Diagnose, dass die SBK-S Batterie wohl in den letzten Zügen liegt.

Hattest du nicht eine LiFePO da drin ?

In der Sommer Stummel-S ja, in der auch Winter SBK-S ist/war eine normale AGM Batterie drin. So eine kommt auch wieder rein. Das zähe Starten bei Temperaturen <= 5°C mit der LiFePo verursacht bei mir immer so ein Magenkrümmen.

[PepeK2]

Voltmeter funktioniert einwandfrei, vielen Dank euch!

Musste aber rot und blau zusammen auf plus legen damit was funktioniert hat.
Läuft wohl trotzdem alles über Zündung. Als ich nach ein paar Minuten die Zündung angemacht hab war die Uhr wieder auf 0

[Silversurfer]

Voltmeter funktioniert einwandfrei, vielen Dank euch!

Musste aber rot und blau zusammen auf plus legen damit was funktioniert hat.
Läuft wohl trotzdem alles über Zündung. Als ich nach ein paar Minuten die Zündung angemacht hab war die Uhr wieder auf 0

... da passt was nicht. Wie "2blue" schon gesagt hat, muss blau auf Zündungsplus. Hab' auch so'n Teil hier rumliegen und es schnell mal an mein Bastelnetzteil gehängt:
- rot --> Plus, blau --> Plus, schwarz --> Minus/Masse = Uhr geht an, Uhrzeit kann gestellt werden.
- blau getrennt = Display geht aus
- blau wieder verbunden = Display geht wieder an und zeigt die zuvor eingestellte Uhrzeit

... andersrum: Wenn die Uhr laufen soll, muss das Teil zwangsläufig ja auch "abgeschaltet" Strom ziehen.
... hab' jetzt nicht alles mitgelesen, aber warum man das Teil bis auf das Zündplus nicht direkt an die Batterie hängt ist mir rätselhaft.

[Ampelmuse]

Habe mich bei meiner Knubbel für das Voltmeter an dem Kabelbaum in der Verkleidung links vorne bedient. Wenn ich mich recht erinnere findet sich dort zumindest orange (geschaltetes Plus), schwarz (Masse) und wahrscheinlich auch Rot (Dauerplus). Das Ganze ist bei mir mit Stromdieben angeklemmt, schneller und unkomplizierter geht es kaum.

Ich wollte keine Uhr, die ständig an der Batterie hängt (müsste man ja jedes mal neu stellen, wenn man die Batterie draußen hatte) und hab mir einfach die billigste Armbanduhr ins Cockpit geklebt (download/file.php?id=59821&t=1 rechts im Bild) . Sieht gut aus, geht schnell, ist idiotensicher und mit 7€ auch betriebswirtschaftlich vertretbar.

[2blue]

Hallo,

da kann ich Ampelmuse nur zustimmen, denn ich wollte auch kein Gerät direkt an der Batterie hängen habe.

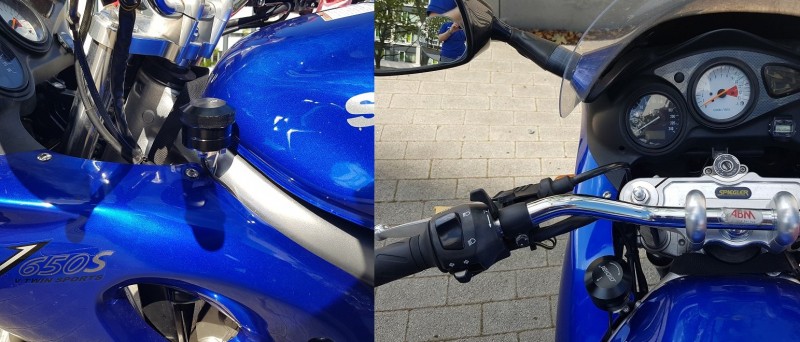

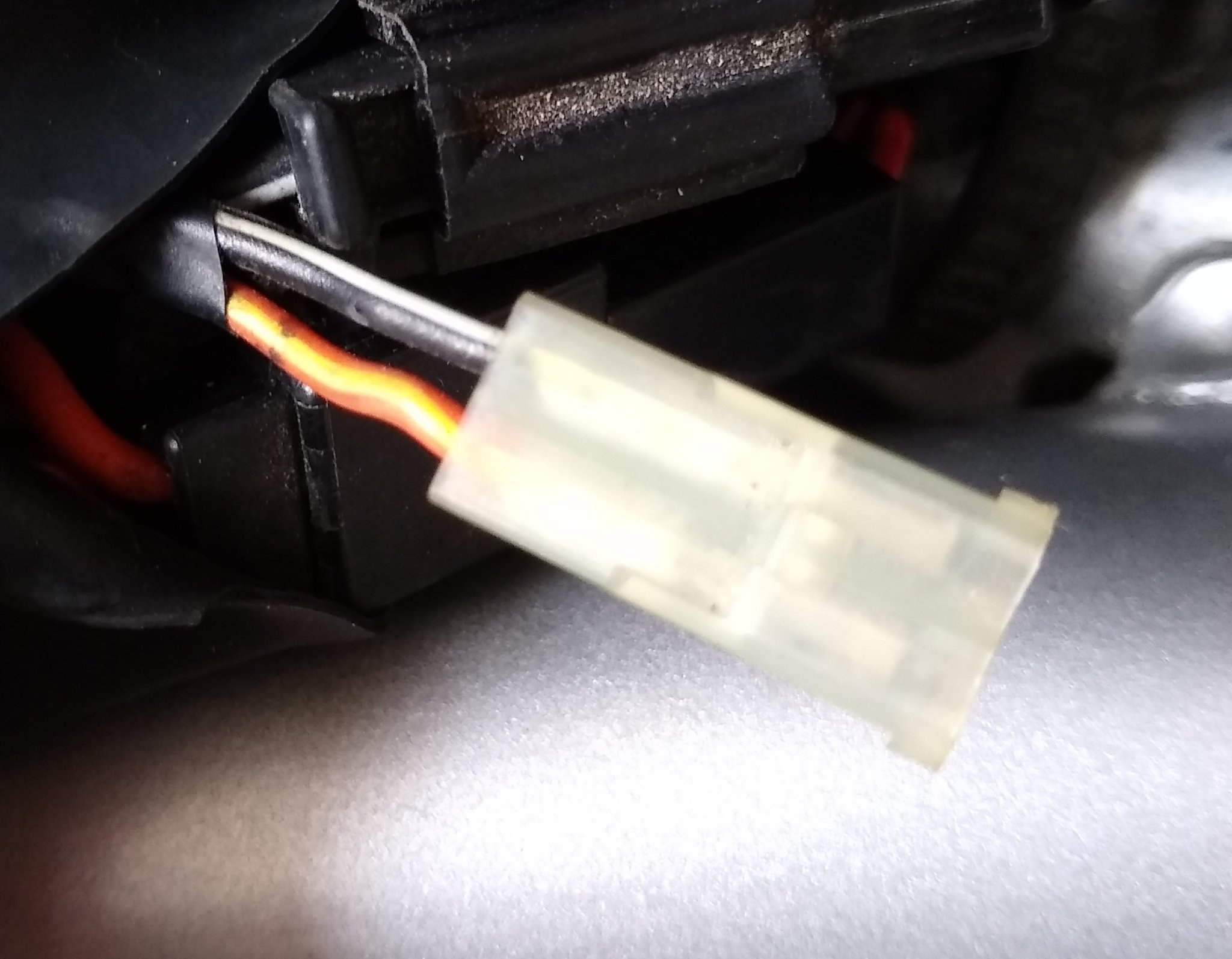

Habe mir deshalb an der Batterie einen abgesicherten Abgang/Zugang gelegt, an dem am Ende ein Tamiya-Stecker ist. Hier kann ich das Ladegerät, Synchrontester oder die USB Steckdose mit Voltmeter anstecken. Bei Nichtgebrauch einfach Stecker trennen und gut.

Gruß
Gerhard
