So hier hat sich mal wieder was getan.
Habe am Montag meine Gabelholme bei der Firma HH race-tech abgegeben und konnte sie Mittwoch Nachmittag abholen.

Verbaut wurde ein 20 mm CartridgeKit für nicht einstellbare Gabeln.
+ Das Kit wird auf Fahrergewicht und Einsatz abgestimmt
+ Druck- und Zugstufe sind individuell einstellbar
+ Einstellbare Federvorspannung mit neuen, linearen Federn
+ Hydraulischer Endanschlag

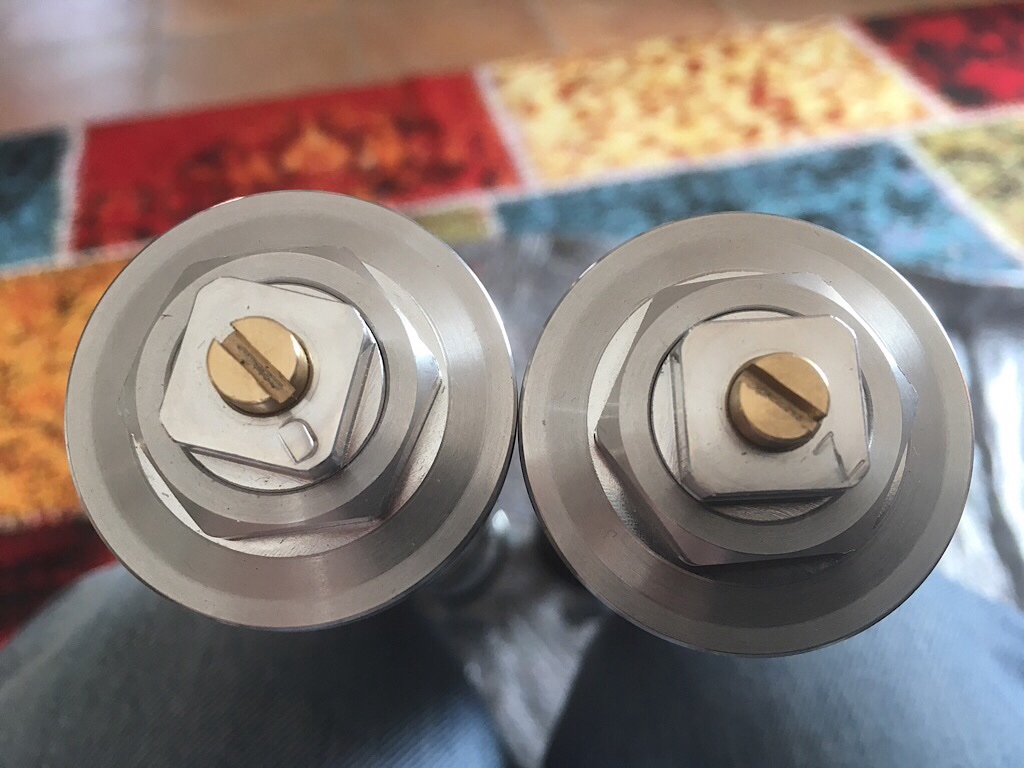

Zu sehen gibts von außen nur die Versteller und die Aufkleber, alles andere spielt sich im Innern ab.

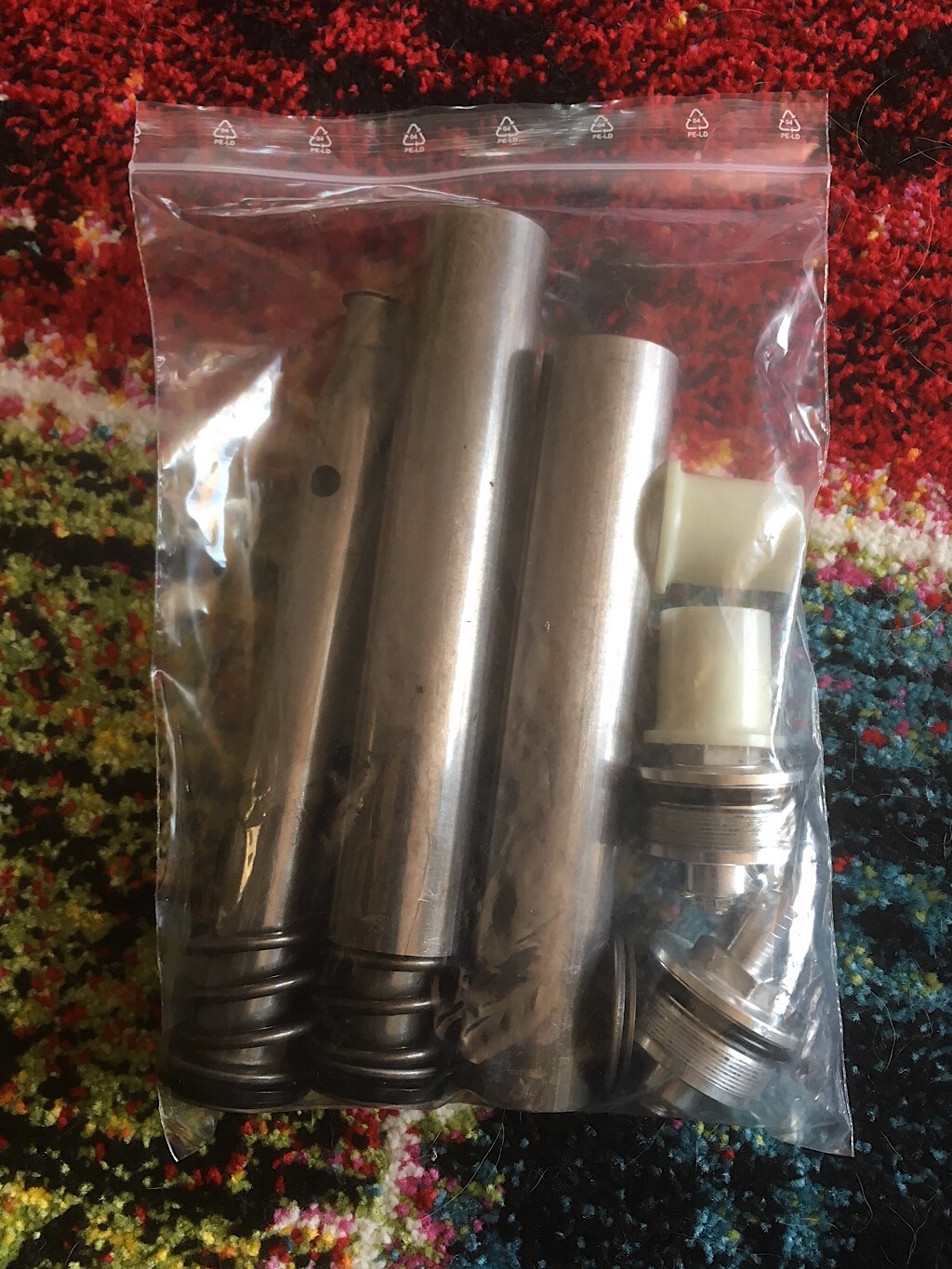

Und einige Teile sind übrig geblieben.
Mal sehen ob sich der Aufwand gelohnt hat, aber das werde ich frühestens am Sonntag testen können.

[hannes-neo]

Mega geil. Vorallem ein Holm nur für Druck, der andere nur für Zug. Spannend.

Was hast gelöhnt?

[2blue]

Was hast gelöhnt?

Nicht gerade ein Schnäppchen, aber sein Geld wert.


Link angepasst

[jubelroemer]

Da müssen wir uns ja fast einmal zu einer Vergleichsfahrt treffen .

[2blue]

Hallo,
heute tatsächlich mal Zeit gefunden 2 Stunden an der Knubbel zu schrauben. Da bei der letzten Fahrt die Schaltung etwas geharkt hat habe ich mal die Kupplungsschnecke gereinigt und neu geschmiert. Damit jeder was davon hat, habe ich auch einige Bilder davon gemacht. Werkzeuge braucht man nicht viel, nur eine 8er und 10er Nuss mit Knarre einen Schraubendreher und etwas Fett sowie einige Lappen und WD40.

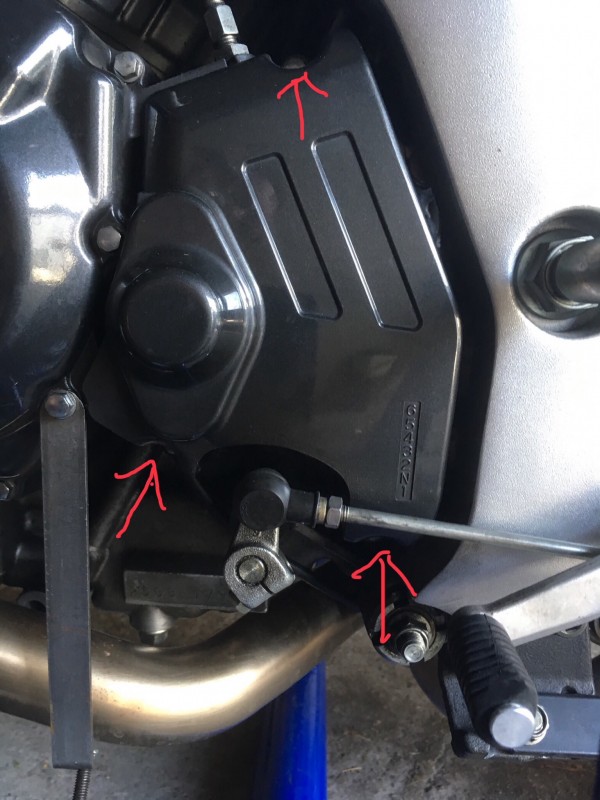

Die drei 8er(SW) Schrauben lösen und Abdeckung abnehmen.

Abdeckung

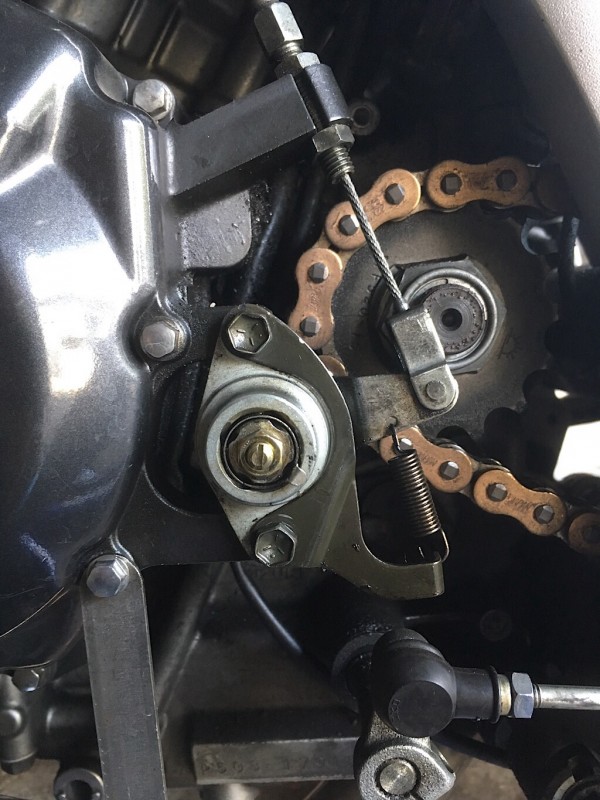

Dann die zwei 10er(SW) Schrauben entfernen und die Schnecke vorsichtig abnehmen. Vorsichtshalber eine kleine Schüssel darunter halten wenn Kugeln rausfallen sollten. Die obere und die untere Hälfte der Schnecke durch drehen trennen.

Kupplungsschnecke

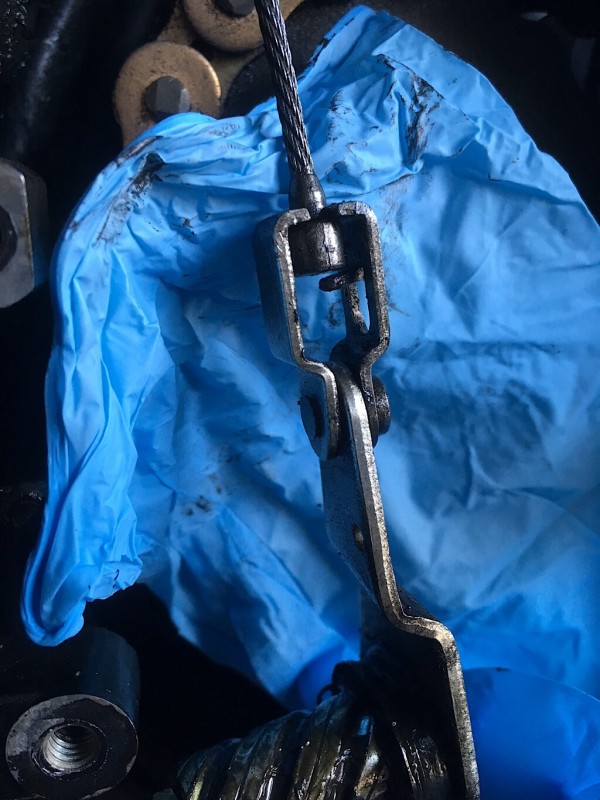

Nun hängt der Hebel noch am Kupplungszug. Die Blechlasche unter dem Nippel vom Kupplungszug mit Schraubendreher zur Seite biegen und Zug aushängen.

Kupplungszug

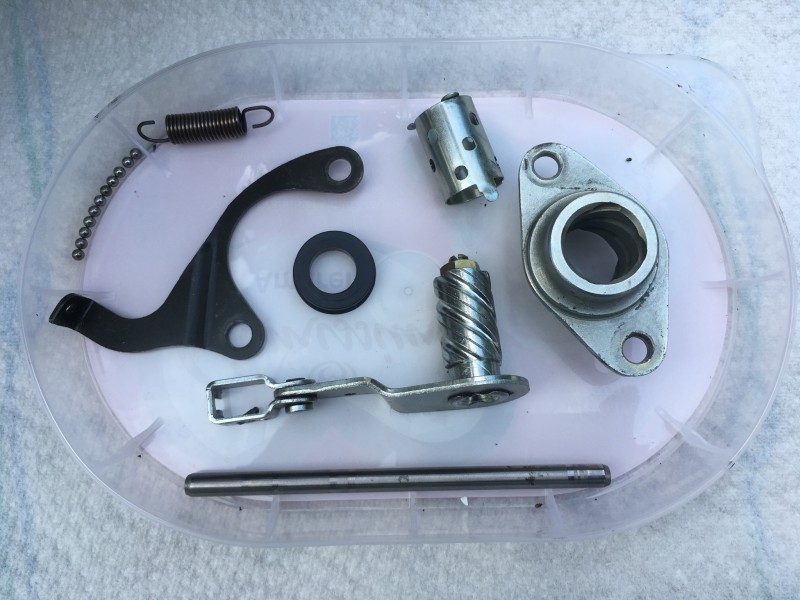

Das sind nun alle Teile der Schnecke und die Druckstange über die die Bewegung in den Motor übertragen wird.
Hier sind alle Teile schon gereinigt. Zum entfernen des Käfigs in dem die Kugeln gehalten werden, muss die kleine Blechlasche mit dem Schraubendreher nach oben gebogen werden. Nun den Käfig mit leichtem drehen nach hinten heraus ziehen.

Alle Teile der Schnecke und Druckstange

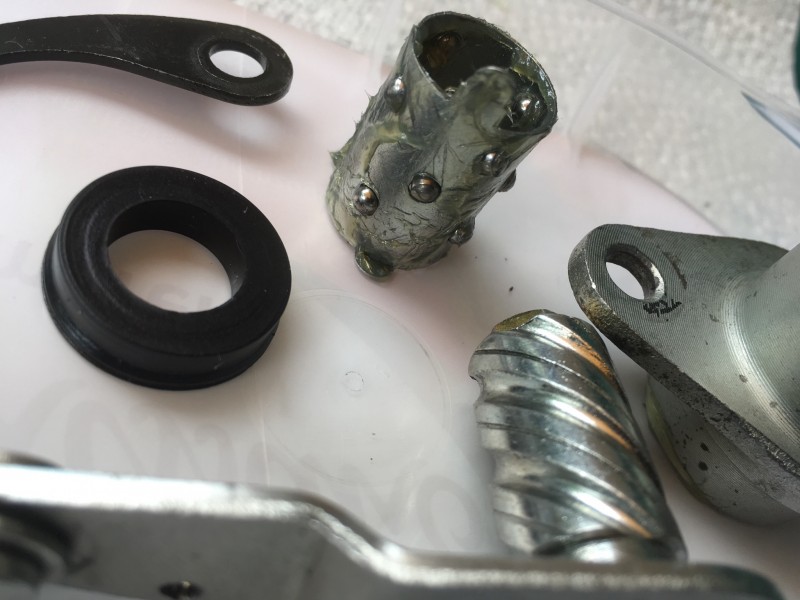

Hier sieht man den Käfig mit den Kugeln und man kann auch oben gut die aufgebogene Lasche erkennen. Den Käfig habe ich mit Fett bestrichen und die Kugeln von außen aufgesetzt. Die Kugeln sollten im Normalfall nicht durch die Löcher fallen. Beim einsetzen des Käfigs gibt es drei Stellungen, ich habe wieder die gleiche Stellung gewählt wie vor dem Ausbau, damit die Lasche wieder auf ca. 4 Uhr steht. Ob das Vor oder Nachteile bringt, keine Ahnung. Nun den Gummiring mit der Wulst nach oben wieder über das Innenteil der Schnecke und die Nuten in denen die Kugeln laufen fetten. Nun kann die Schnecke wieder zusammengebaut werden. Hier gibt es auch wieder drei Möglichkeiten durch die drei Nuten. Hier gibt es aber nur eine richtige Stellung. Der Hebel muss auf ca. 2:30 Uhr stehen.

Käfig mit Kugeln

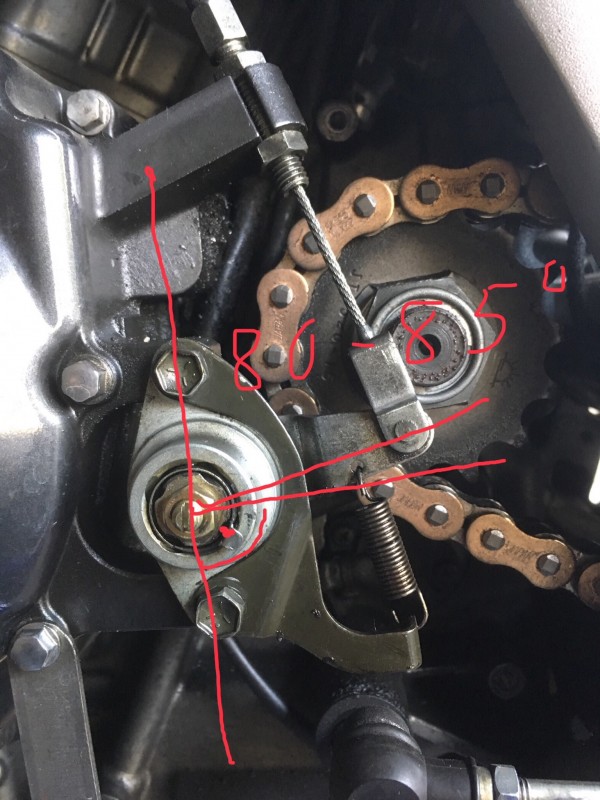

Nun ist die Schnecke wieder zum Einbau bereit, aber zuvor noch die Druckstange mit Öl einschmieren und einsetzen. Jetzt die Schnecke und das Mondförmige Blech mit den 10er(SW) Schrauben befestigen und die Feder einhängen. Der Hebelarm sollte jetzt im Winkel von 80 bis 85 Grad stehen. Kupplungszug wieder einhängen und Sicherungsblech zurück biegen. Zum einstellen die Kontermutter der Schnecke lösen und Madenschraube so anziehen bis Widerstand spürbar ist. Jetzt wieder eine viertel Umdrehung aufdrehen und kontern. Abdeckung wieder mit den drei 8er(SW) Schrauben befestigen und schon sind wir fast fertig.

Schnecke einstellen

Jetzt noch das Spiel des Kupplungszuges prüfen und gegebenenfalls korrigieren.

Gruß
Gerhard.

[Dieter]

Sehr fein

Wäre meiner Meinung nach was für die KB.
Alternativ kann man den auch in Bremsenreiniger baden und mit Druck Luft ausblasen. Dann spart man die Fummelei mit den Kügelchen.

[jubelroemer]

@ 2blue
Super beschrieben .

Wie ist denn nun deine Testfahrt mit den HH Edelteilen der Gabel ausgefallen Ich habe schon selbst zwei Mopeds bei HH pimpen lassen und ein Kumpel auch eine, hab inzwischen aber auch schon von mehreren Leuten gehört die nicht so zufrieden sind.

[2blue]

Wäre meiner Meinung nach was für die KB.
Alternativ kann man den auch in Bremsenreiniger baden und mit Druck Luft ausblasen. Dann spart man die Fummelei mit den

Dir müssen in den letzten Stunden wie wild die Ohren geklingelt haben so wie ich dich für die Idee mit der KB verflucht habe.
Etliche Abstürze, Bilder ließen sich nicht richtig hochladen oder einfügen. Als nichts mehr ging habe ich auf Quellcode umgeschaltet um das Elend zu beenden.

Hier der Eintrag in der KB.

Das mit Bremsenreiniger und Druckluft wäre eine Option gewesen, ist aber nicht meine Arbeitsweise.

@Römer
Bin bis jetzt noch nicht zum testen gekommen, da ich momentan Stress auf der Arbeit habe. Zwei Kollegen sind seit Monaten ausgefallen und alles bleibt an mir hängen. Vermutlich wird ein richtiger Test erst beim SV-Treffen möglich sein. Melde mich dann und werde meine Eindrücke schildern.

[IMSword]

Wenn irgendwas mit dem System/Forum nicht funzt dann trag das weiter an die Admins.
Es ist, wie ich oftmals auch merke, noch einiges im Argen.

Achja: zum Thema 17 Daumen hoch auch wenn ich keinen Plan von der Thematik habe zeigt dies doch das die Geschichte egtl gar nicht so schwer ist.

[2blue]

Wenn irgendwas mit dem System/Forum nicht funzt dann trag das weiter an die Admins.
Es ist, wie ich oftmals auch merke, noch einiges im Argen.

Da ich schreibfaul bin, werde ich Rene oder Andre auf dem Treffen die Ohren abschwallen.

Achja: zum Thema 17 Daumen hoch auch wenn ich keinen Plan von der Thematik habe zeigt dies doch das die Geschichte egtl gar nicht so schwer ist.

Das ist alles keine Raketentechnik ist ja ne SV. Brauchst auch keinen Plan zu haben und kann dir absolut Latte sein, hast ja ne Kilo mit Hydraulik(die andere Probleme hat).

[IMSword]

Naja man weiss ja nie an was man in seinem Leben noch so rumbastelt ....
Hiermit hab ich zumindest schon einmal davon gehört

[Dieter]

...Dir müssen in den letzten Stunden wie wild die Ohren geklingelt haben so wie ich dich für die Idee mit der KB verflucht habe....

Hatte mich schon gewundert

[2blue]

Heute mal die neue YUASA eingebaut und die Kerzen gewechselt. Kerzen sahen noch passabel aus, habe aber dann doch die neuen rein geschraubt. Dachte immer sie läuft zu mager, aber sehen schön Rehbraun aus. Dass die vordere Kerze etwas rostig und das Gewinde ölig ist, ist ja bei der SV nichts neues.

Kerzen ca. 20000Km

Hinten kommt man ja mit dem Drehmomentschlüssel noch einigermaßen hin, aber vorne habe ich nur gekotzt. Der Originale Kerzenschlüssel taugt ja nicht besonders viel, so habe ich aus vielen Kleinteilen die ich im Nusskasten und am Drehmomentschlüssel fand etwas zusammengebastelt. Das geht aber nur zum rausschrauben.

Teileverwertung ;)

Und so sieht es zusammengesteckt aus. Passt wunderbar in den Kerzenschacht und zum Kühler ist auch noch Platz.

Alles Zusammengesteckt

Zum festziehen mit vorgegebenem Drehmoment aber nicht zu gebrauchen, da ich einen 1/2“ / 3/8“ Drehmomentschlüssel habe. Bei einem Blick auf meine zugemüllte Werkbank entdeckte ich ein Stück von einen abgeschnittenen Fenstergitter welches in die 1/2“ Kerzennuss passte. Zwei Minuten später war das Eisenstück auf die passende Länge gekürzt.

1/2“ Verlängerung

Und so sieht das an der SV aus. Da der Vierkant keine Kugeln hat kann man den Drehmomentschlüssel einfach darüber stülpen und auf vorgegebenes Drehmoment anziehen. Die kleine Holzscheibe lag auch noch rum und war optimal um den Kühler auf Abstand zu halten.

Vierkant

Drehmomentschlüssel an Kerze vorne

Endlich habe ich nun eine gute Lösung zum Kerzenwechsel der bei meiner jetzigen Fahrleistung pro Jahr in ca. 10 Jahren sein wird.

[saihttaM]

Rehbraun ist aber auch nicht optimal, sondern schon leicht zu fett. Außer, du hast auf Zweitakter umgebaut

[2blue]

Rehbraun ist aber auch nicht optimal, sondern schon leicht zu fett.

Aber bei fast 90PS die sicherere Seite.
