Gabelbrücke 03- N/S

[moeppling]

Servus,

Gibt es einen optischen Unterschied zwischen den 650N/S K3+ unteren Gabelbrücken? Bin schon länger auf der Jagd nach ein paar günstigen Teilen für meinen Umbau. In der Bucht wird dabei nicht groß zwischen den N/S Gabelbrücken unterschieden, was die Jagd verkompliziert

Gruß,
Alexander

[raser2]

Beide sind von Form und Offset her verscheiden.

[jubelroemer]

Bei der Kante sind die unteren Gabelbrücken der N und S unterschiedlich (Geometrie) - die oberen Gabelbrücken haben bei der N immer eine Rohrlenkeraufnahme die S-Modelle nicht.
Dass in der Bucht bei den Gabelbrücken nicht unterschieden wird liegt zum einen daran dass die wenigsten überhaupt wissen dass da ein Unterschied besteht und zum anderen an der grundsätzlichen Nachlässigkeit bei der Beschreibung. Ist hier im Forum ja nicht anders. Da wird oft nicht zwischen Knubbel und Kante unterschieden und zwischen N und S auch nicht, was ja nicht nur bei den Gabelbrücken eine Rolle spielt. Vielen reicht es anscheinend wenn sie selber wissen was sie für ein Modell fahren.

[moeppling]

Also gibt es keine Möglichkeit die untere Gabelbrücke der Kante N / S zu anhand von Bildern zu unterscheiden, ohne sie zu vermessen?
Mir ist bewusst das sie unterschiedlich sind, nur erkenne ich keinen optischen Unterschied zwischen den Beiden

[Dieter]

Also gibt es keine Möglichkeit die untere Gabelbrücke der Kante N / S zu anhand von Bildern zu unterscheiden, ohne sie zu vermessen?
Mir ist bewusst das sie unterschiedlich sind, nur erkenne ich keinen optischen Unterschied zwischen den Beiden

Bei der Knubbel "N" sind vorne 2 Gewinde M5 drin wo das Gegenlager für die Rund-Scheinwerfer Verstellung angeschraubt wird. Diese Gewinde für die Verstellung sind bei der "S" Gabelbrücke nicht vorhanden.

So ist es bei der Knubbel, ob das bei der Kante auch ein Kriterium ist weiß ich nicht...


[raser2]

Sollte man sehen können:

http://www.bike-parts-suz.de/thumbs/s/m ... 024397.png

http://www.bike-parts-suz.de/thumbs/s/m ... 026099.png

[moeppling]

Perfekt, danke dir raser2

[raser2]

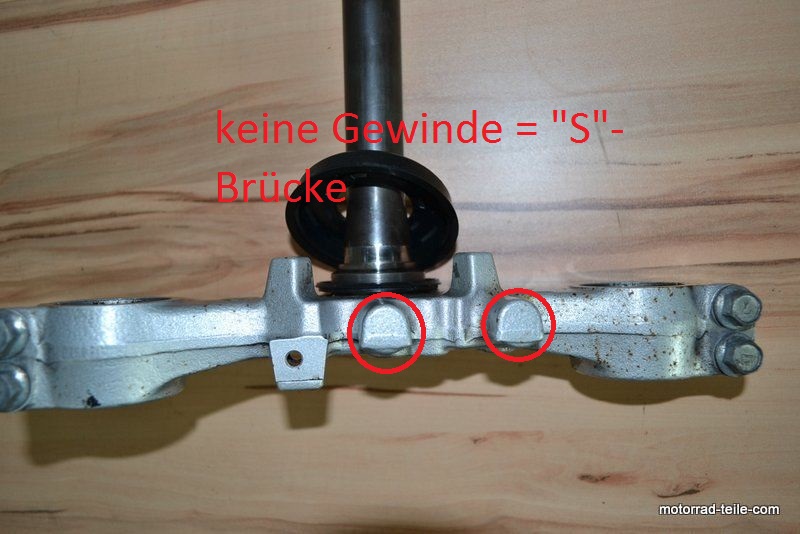

Ich hab jetzt sogar noch ein Bild gefunden von einer N-Gabel, die bei mir im Keller steht.

[moeppling]

mist, die hat jetzt ein Gewinde in der mitte der unteren Gabelbrücke. Auf dem Diagram hat das nur die S
