Stecker MAP Sensor / Luftfilter

[SV.MK]

An meinem Luftfiltergehäuse ist vom MAP am Stecker ein Kabel abgerissen.

abgerissenes Kabel

MAP Stecker 002.jpg (118.17 KiB) 469 mal betrachtet

Mein Problem:
Wie repariere ich diesen Stecker vom MAP (manifold air pressure sensor)?

Luftfiltergehäuse mit Stecker

MAP Stecker 001.jpg (140.5 KiB) 469 mal betrachtet

Mein in B ansässiger Suzuki Händler möchte den gesamten Fahrzeugkabelbaum wechseln

Suzuki handelt nicht mit den Steckerinnenleben und verkauft nur neue Kabelbäume.

[SV.MK]

Ein Vorschlag aus dem Forum: Steckereinsatz ausbauen, Kabel anlöten und wieder zusammenbauen (Danke, ATI).

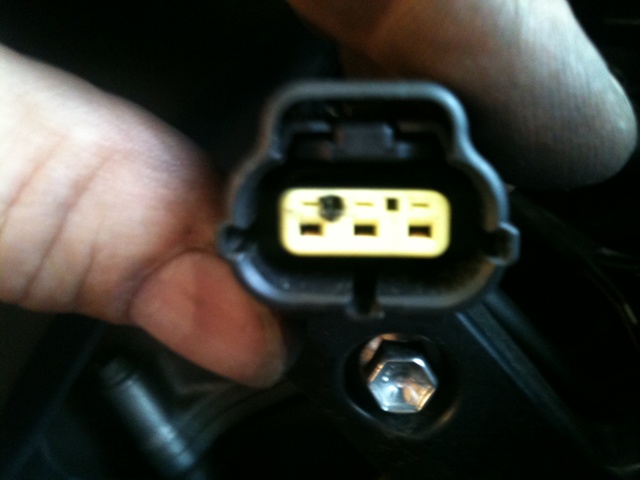

Stecker abnehmen, hier ist die gelbe Verriegelungskappe zu sehen.

Verriegelungskappe

MAP Stecker 007.jpg (71.46 KiB) 465 mal betrachtet

Die gelbe Kappe von der Steckerinnenseite abnehmen. Sie hält die Steckereinsätze in den Verriegelungen, hier wird keine "Nase" oder Verriegelung zurückgedrückt wie bei anderen Steckereinsätzen.
Nun beherzt den Steckereinsatz nach oben (aus der seitlichen Verriegelung) und dann nach hinten aus dem Stecker hausdrücken.

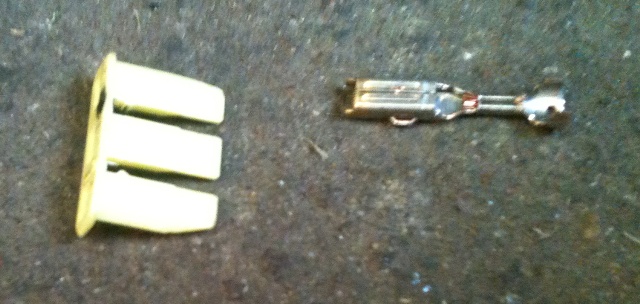

Hier sind die Kappe und der Steckereinsatz

Kappe und Steckereinsatz

MAP Stecker 009.jpg (91.74 KiB) 463 mal betrachtet

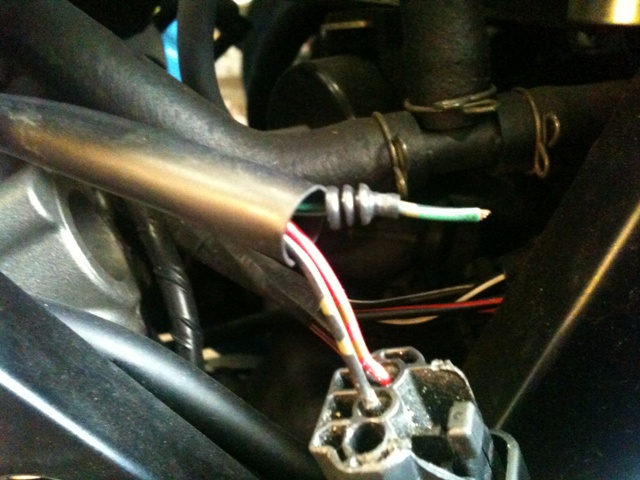

Den Wasserstopfen montieren

Wasserstopfen

MAP Stecker 008.jpg (120.44 KiB) 465 mal betrachtet

Kabel an den Steckereinsatz anlöten und den Stecker in umgekehrter Reihenfolge wieder montieren.

Freuen und das gesparte Geld gut anlegen

[loki_0815]

Servus, es gibt die Stecker bei Suzuki einzeln zu kaufen. Als Händler sollte man aber eben wissen wo man schauen muss !
Wie SV.MK schon aufzeigt, einfach zerlegen und Reparieren.
