Jetzt ist die Dicke fällig!

[Gelöschter Benutzer 9128]

Nachdem zeitbedingt wieder mal lange Baustopp war, wurde dieses Wochenende frei gehalten um mal einiges auf Seite zu schaffen und vor allem auch um weitere Maßnahmen vorbereiten zu können.

Als erstes wurde der Tacho, welcher schon seit gut 3,5Monaten auf Zuwendung wartet, sich vorgenommen.


Als erstes mussten die Displays >ausgelötet< werden, würde mal meinen das Gelegenheitslöter da die Finger von lassen sollten - das ist nicht mehr mit Grundkenntnissen und Universalwerkzeug beschädigungsfrei zu bewerkstelligen.



Bild2 zeigt die Platine mit ausgelöteten Displays und schon gewechselten LED´s.



Die Vorwiderstände wurden nicht getauscht da die verwendeten LED auch so schon mächtig hell sind



[Gelöschter Benutzer 9128]

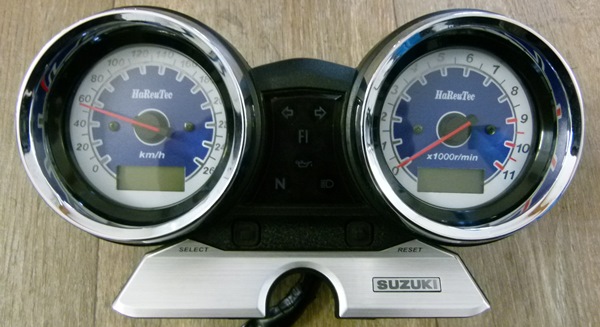

Bild4 zeigt den wieder komplettierten Tacho - den Drehzahlzeiger wieder in die richtig Position zu bringen ist hier wirklich eine Fummelsarbeit, da kein Anschlag vorhanden ist und durch die kleinste Berührung der Zeiger wieder um ein Segment verspringt und dann wieder erneut eingestellt werden muss Der Tachozeiger geht nach dem ersten starten zum Glück wieder in die richtige Position Wegen momentan demontierter Verkabelung kann noch kein Bild im Betrieb gezeigt werden.

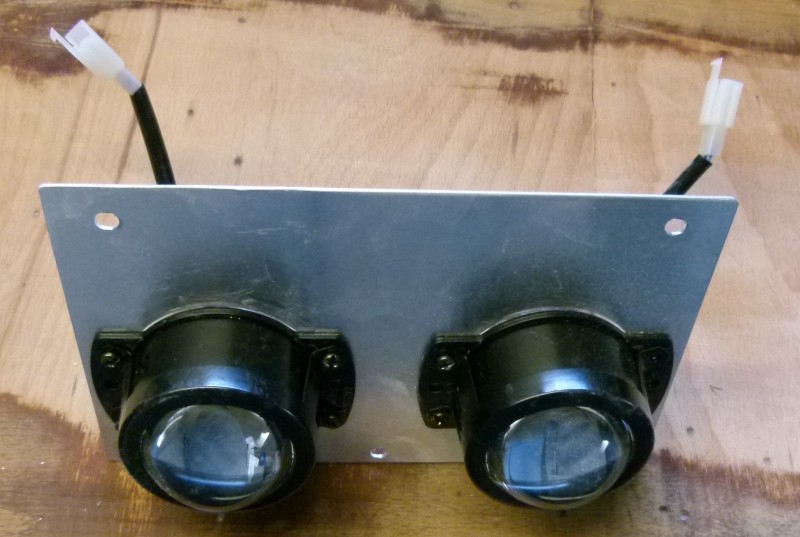

Für die Verkleidung wurde dann noch der Halter geändert und eine provisorische Halterung für die Doppel-Scheinwerfer gefertigt


[Gelöschter Benutzer 9128]

Der für einen Aprilia-Scheinwerfer vorgesehene Ausschnitt wurde in Form des Scheinwerfers zulaminiert und mit Öffnungen für die Ellipsoid-Scheinwerfer versehen - die fummeligste Aktion war das laminieren des innenliegenden Rahmens.


So sieht das dann später aus...


... die Form steht, jetzt müssen "nur" noch die Feinheiten gemacht werden.

[Gelöschter Benutzer 9128]

Um die Matscherei mit dem Harz zum Abschluss zu bringen wurde erst noch mit dem Bugspoiler begonnen.

Durch die offene Krümmeranlage fehlen die Verblendungen am Sammler, der bevorzugte Bugspoiler hat an der Stelle beidseitig großzügige Aussparungen - diese wurden mit GFK anlaminiert. Leider können die Seiten nicht identisch geformt sein da es sonst Probleme mit dem Seitenständer gibt - aber wo ist das schon der Fall.

Nach der ersten dünnen Spachtelschicht und erstem groben überschleifen sieht es so aus...



Die endgültige Form wird sich noch geringfügig ändern - da die komplette Front am Moped fehlt ist der benötigte Ständer im weg für anzuhalten.


Um für die Gabel und Bremse benötigte Distanzen ausmessen zu können, wurden dann noch die schönen Kohlenstoffbeschichteten Standrohre mit den neu beschichteten Gabelfüßen versehen.


Über den Tausch der Standrohre bzw. der Gabelfüße bei einer USD-Gabel wird auch noch ein KB-Eintrag verfasst


Jetzt heißt es dann wieder warten auf das nächste freie Wochenende

[guzzistoni]

Sag mal, warum hast Du die LED's umgelötet (oder eingelötet ?)

[Gelöschter Benutzer 9128]

Original ist da nur eine funzelige, bernsteinfarbene Beleuchtung drin - das sieht absolut unmodern aus und verfälscht die Farben der durchleuchtenden Tachoscheiben.

[guzzistoni]

Sind die Tachoscheiben original transparent ?

[Gelöschter Benutzer 9128]

Schwarz mit durchlässigen Stellen - kann ich auch noch ein Bild einstellen.

[guzzistoni]

Bei mir sah das mit den nachgerüsteten Tachoscheiben nicht gut aus, mit der Hintergrundbeleuchtung, darum habe ich die Beleuchtung umgebaut, so das sie von der Seite auf die Tachoscheiben scheint.

Tachoscheib mit Schlgschatten


[Gelöschter Benutzer 9128]

Sieht eigentlich aus wie bei mir an der Kilo auch

http://svrider.de/Forum/viewtopic.php?f=40&t=89751

BTW: Warum bekomme ich keinen Text in die KB

[guzzistoni]

BTW: Warum bekomme ich keinen Text in die KB

Versuch es mit Firefox IE geht irgendwie nicht

[guzzistoni]

Hat Du das mit den tachoscheiben schon mit der LED-Beleuchtung getestet?

[IMSword]

Wie du schon im Titel Schreibst, endlich zeigst mal das Dingen

Zu deiner Arbeit muss ich nicht viel sagen.
Über jeden Zweifel erhaben
Die Maske würd ich jetzt sagen wär nicht so meins, aber ich halt mal noch die Füße still

[Gelöschter Benutzer 9128]

BTW: Warum bekomme ich keinen Text in die KB

Versuch es mit Firefox IE geht irgendwie nicht

Da wäre ich in zwei Jahren noch nicht drauf gekommen

Hoffe mal das ist einigermaßen verständlich, bin nicht so der Schreiberling und Fotograf

http://www.svrider.de/index.php?seite=k ... rtikel=245

Hat Du das mit den tachoscheiben schon mit der LED-Beleuchtung getestet?

Jepp´s, wie gesagt sieht fast so aus wie bei der SV - minimal fleckiger vielleicht. Momentan liegt aber die ganze Elektrik Schachmatt, da kann ich erst in etwa 2Monaten wieder mit Bildern dienen.

Wie du schon im Titel Schreibst, endlich zeigst mal das Dingen

Zu deiner Arbeit muss ich nicht viel sagen.
Über jeden Zweifel erhaben

Na na na, hier wird nicht geschleimt

Die Maske würd ich jetzt sagen wär nicht so meins, aber ich halt mal noch die Füße still

Es ist auf jeden Fall nicht so ein typisches Streetfigther-Teil wie es auf den Bildern oben ausschaut http://www.junkdesign.de/bildergalerie/ ... gsx1400_1_

Die Qualität ist für GfK übrigens ziemlich gut (nicht so wie bestimmte andere GFK-Teile, gell Martin ) , hab´ die deswegen auch mit ins Programm genommen.

[IMSword]

Junkdesign...muss ich noch mehr sagen
Ne passt schon
