Schalthebelposition (relativ zu Schaltgestänge) SV650N K7

[schafiii]

Hallo Leute.

Da mir letztens mein Cousin im vorbeifahren (S*** happens :/) meine linke Fahrerfußraste abgebrochen hat, bin ich nun unsicher, ob nur die Fußraste gebrochen ist, oder auch das Fußrasten-Trägerblech verzogen ist. Der Schalthebel streift nämlich fast (bzw. tut ers sogar ) am Schaltgestänge.

Nun hätte ich die Bitte an jemanden mit SV650N K7 (oder gleich aufgebautem Modell, war glaub ich hab K4 der Fall), dass er mir evtl. ein Foto in Draufsicht, vom Schalthebel (und Gestänge) machen könnte. Ich weiß nämlich nicht, wie es "original" ausgesehen hat, da ich nie darauf geachtet habe. Sofern das Trägerblech nämlich auch verzogen ist, müsste ich das auch bestellen.

Danke schon mal & beste Grüße,
Berni

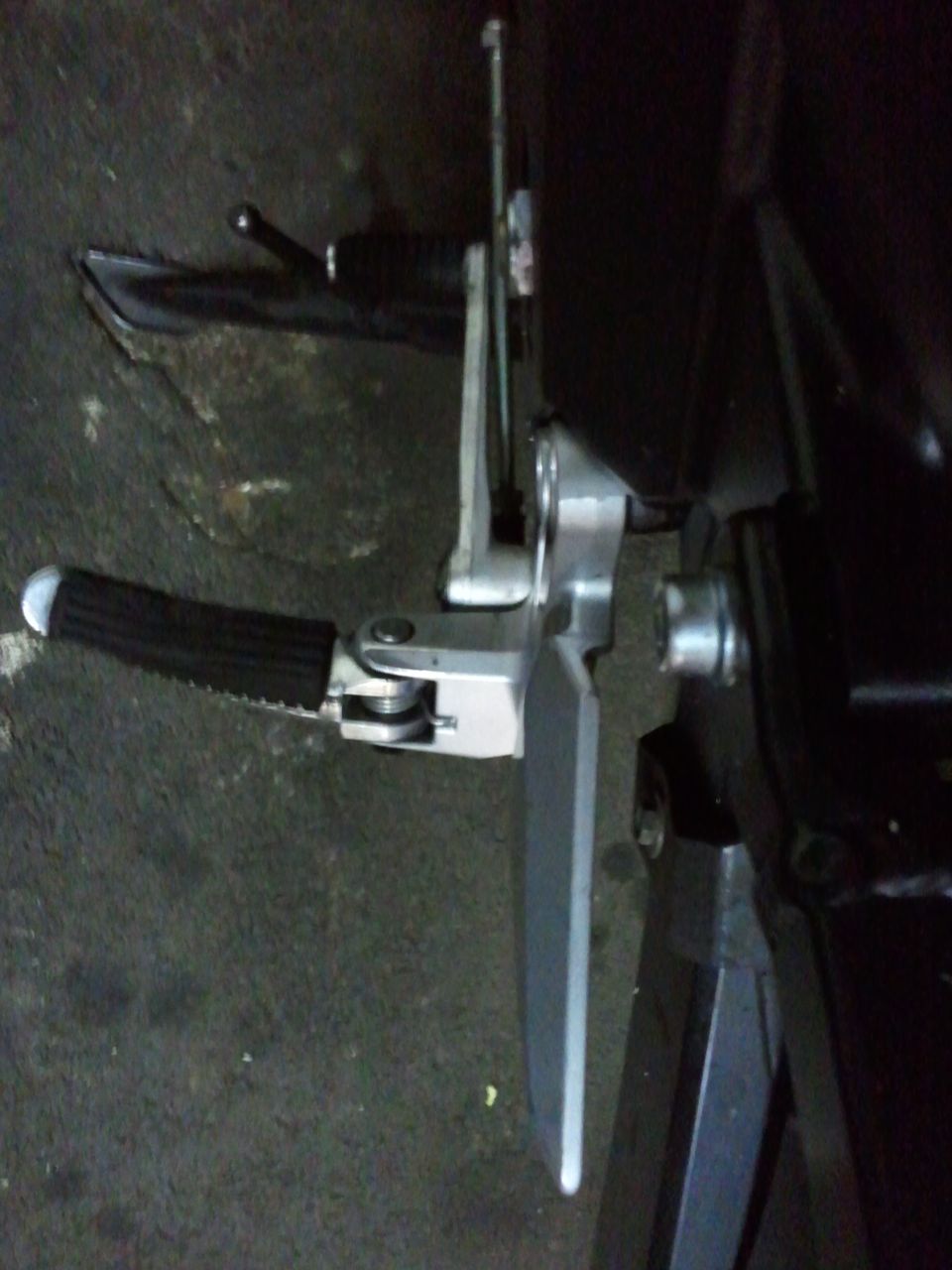

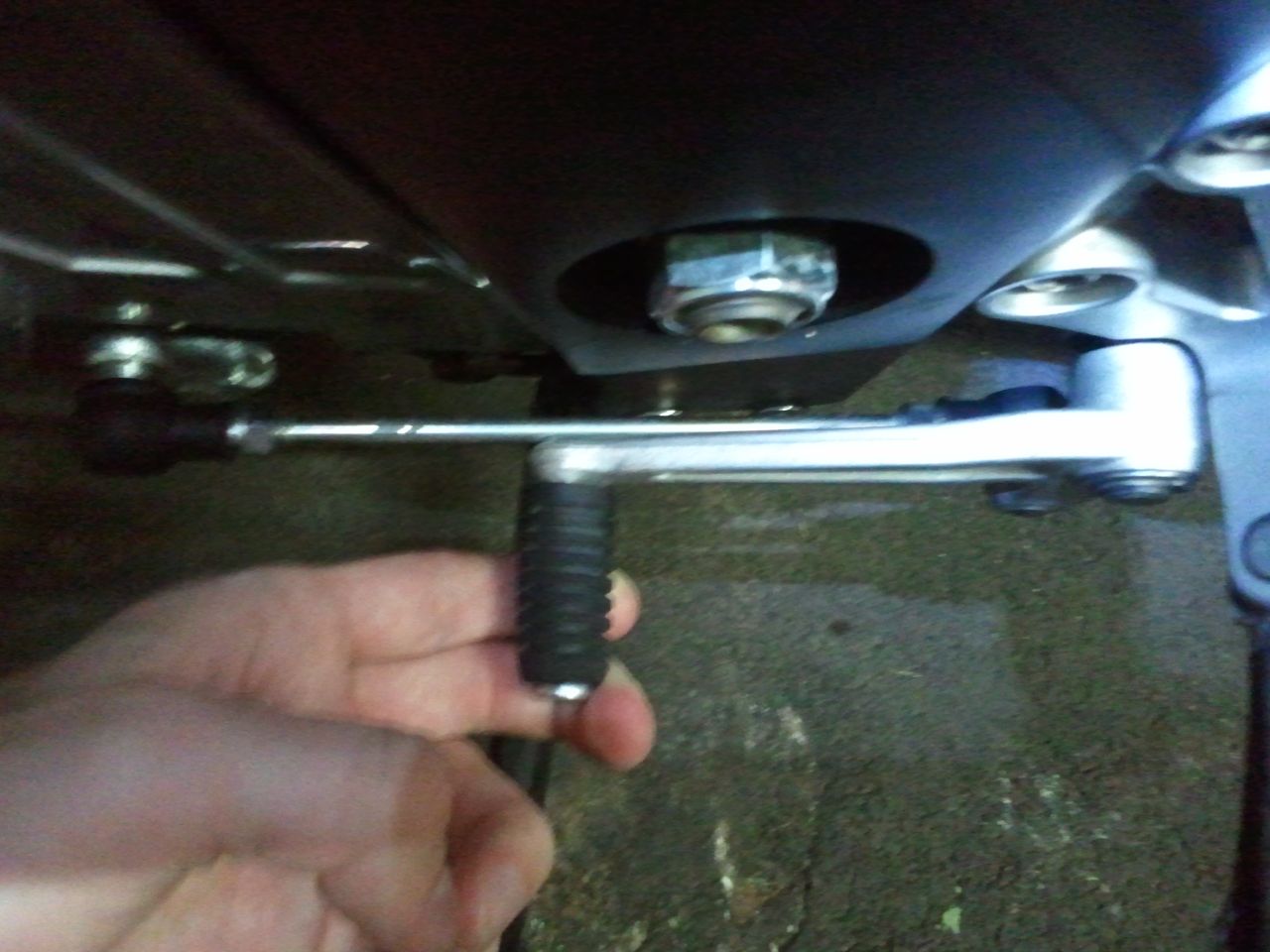

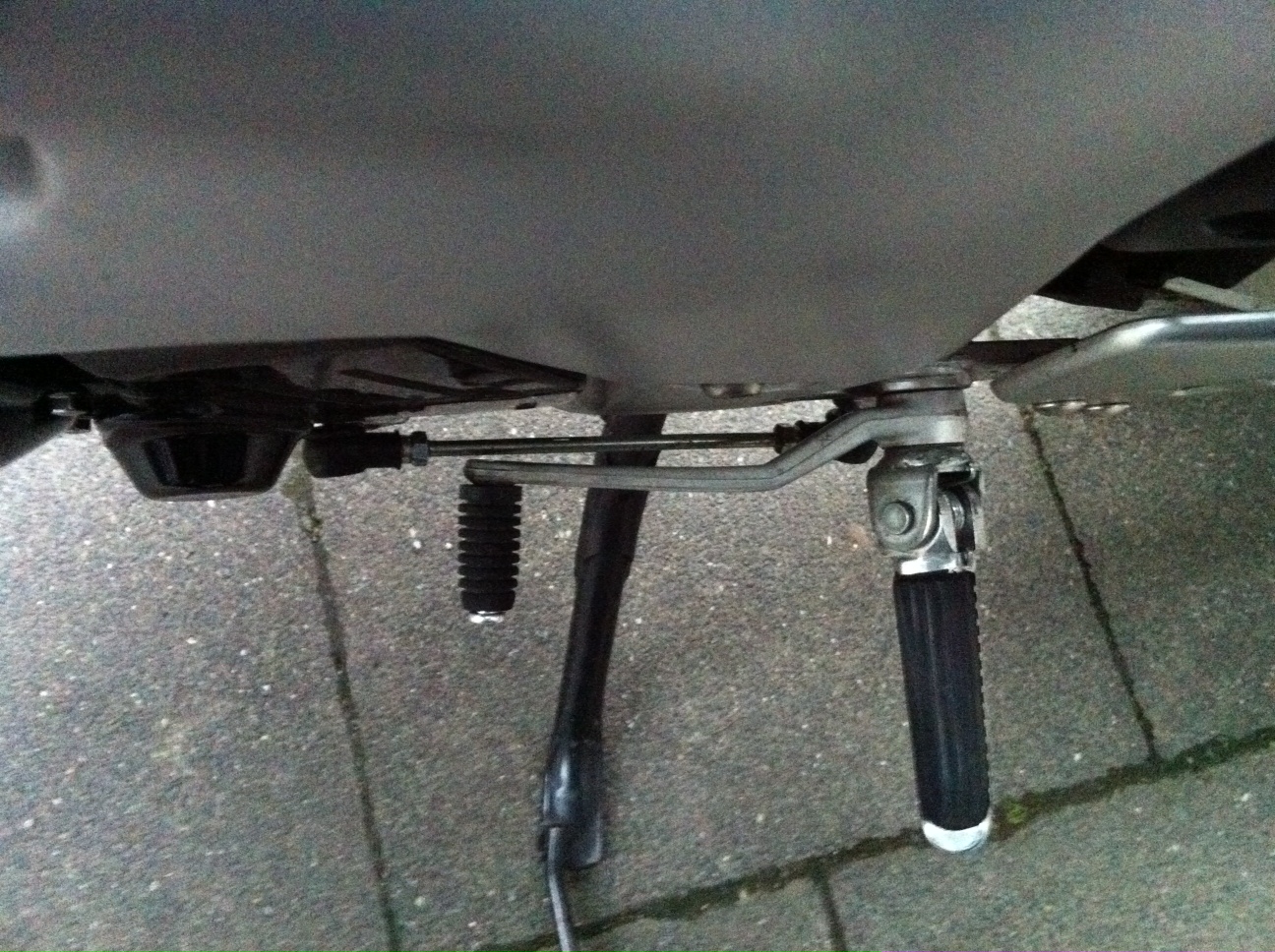

Edit: Hier mal ein paar Fotos meiner aktuellen Situation. Was meint ihr? Verzogen oder nicht?

[schafiii]

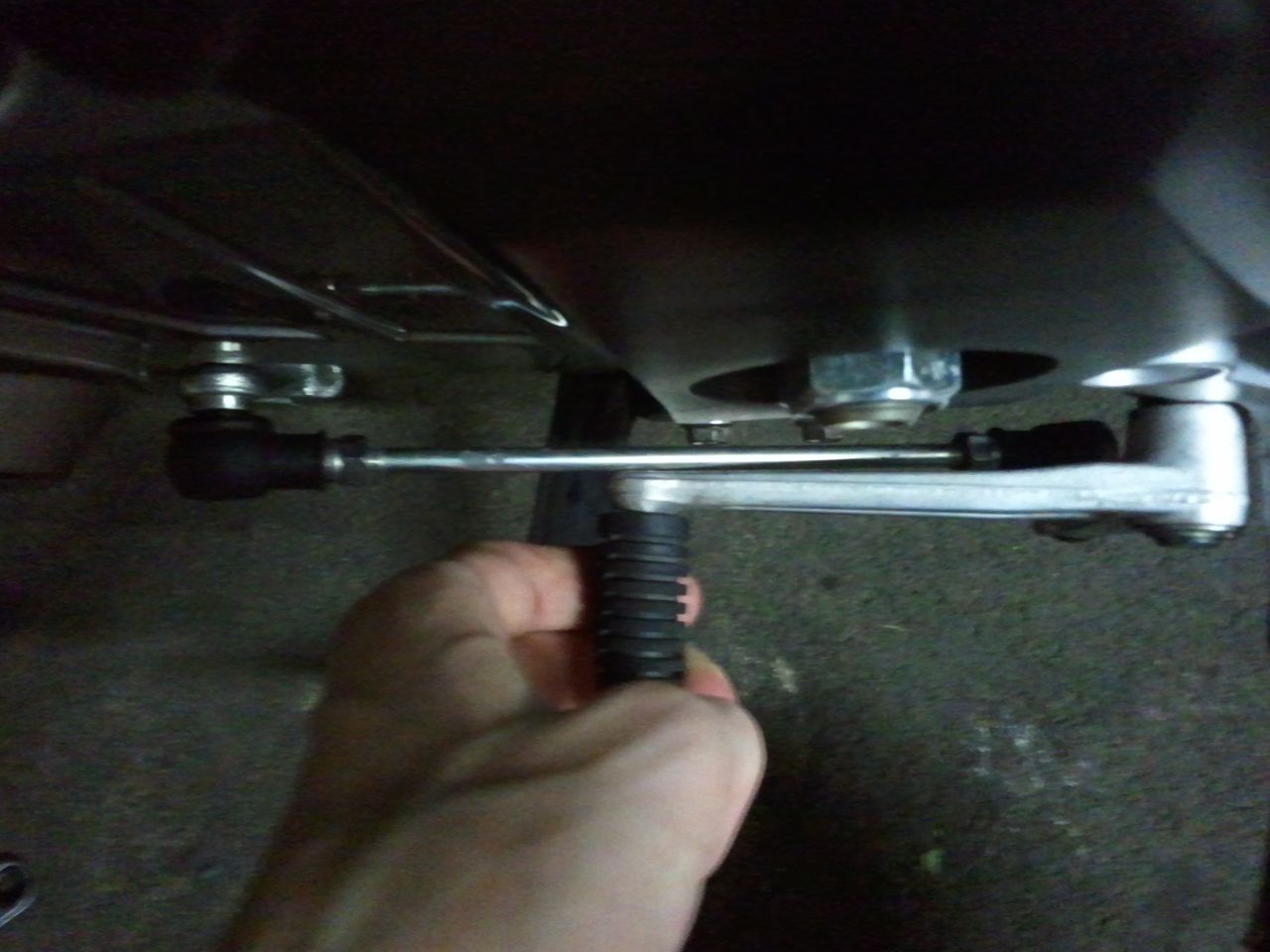

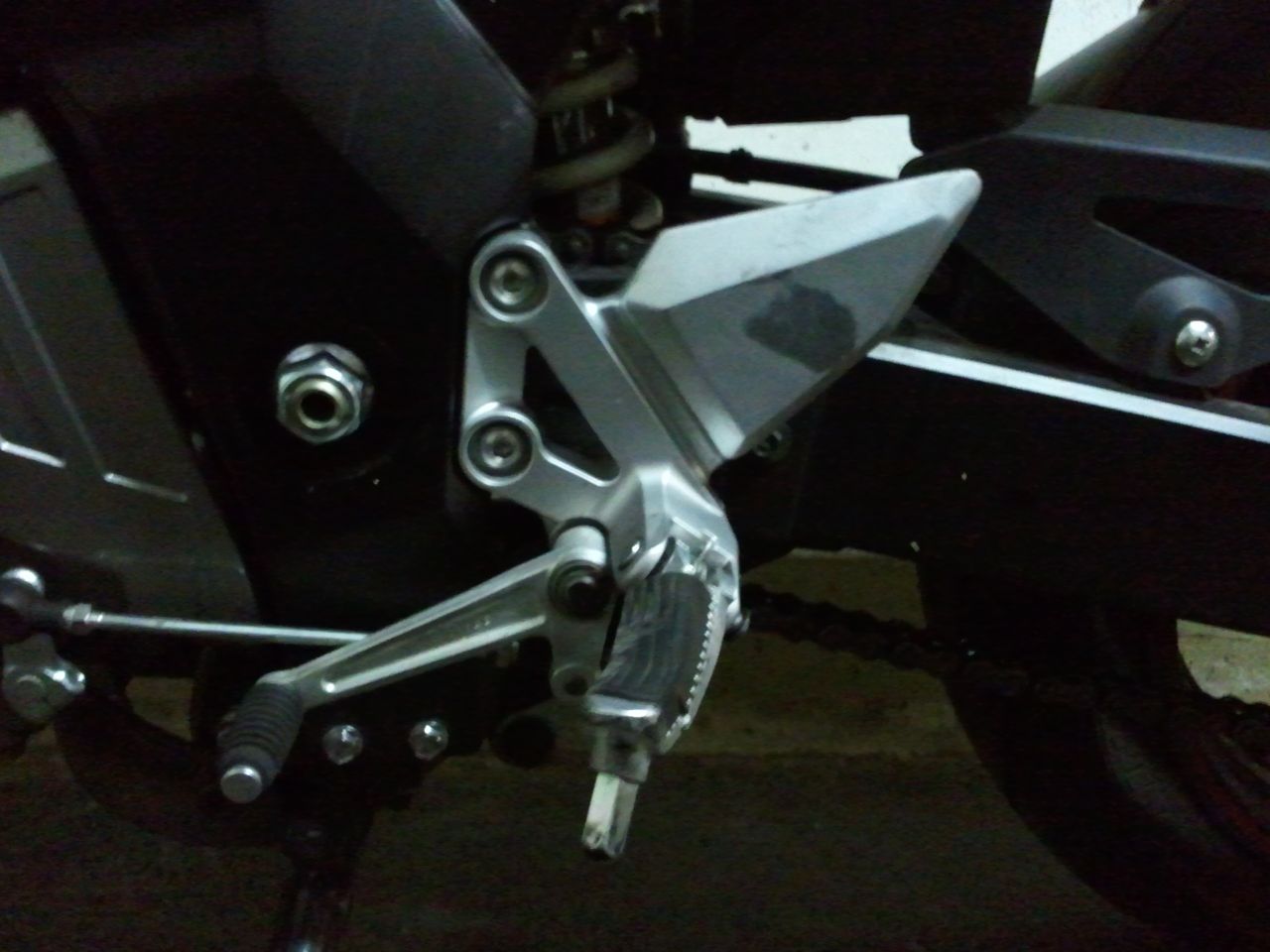

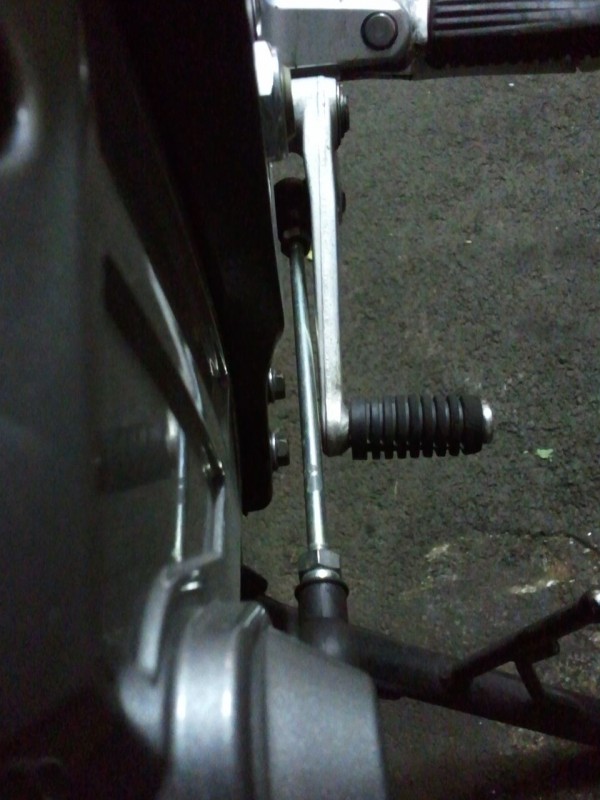

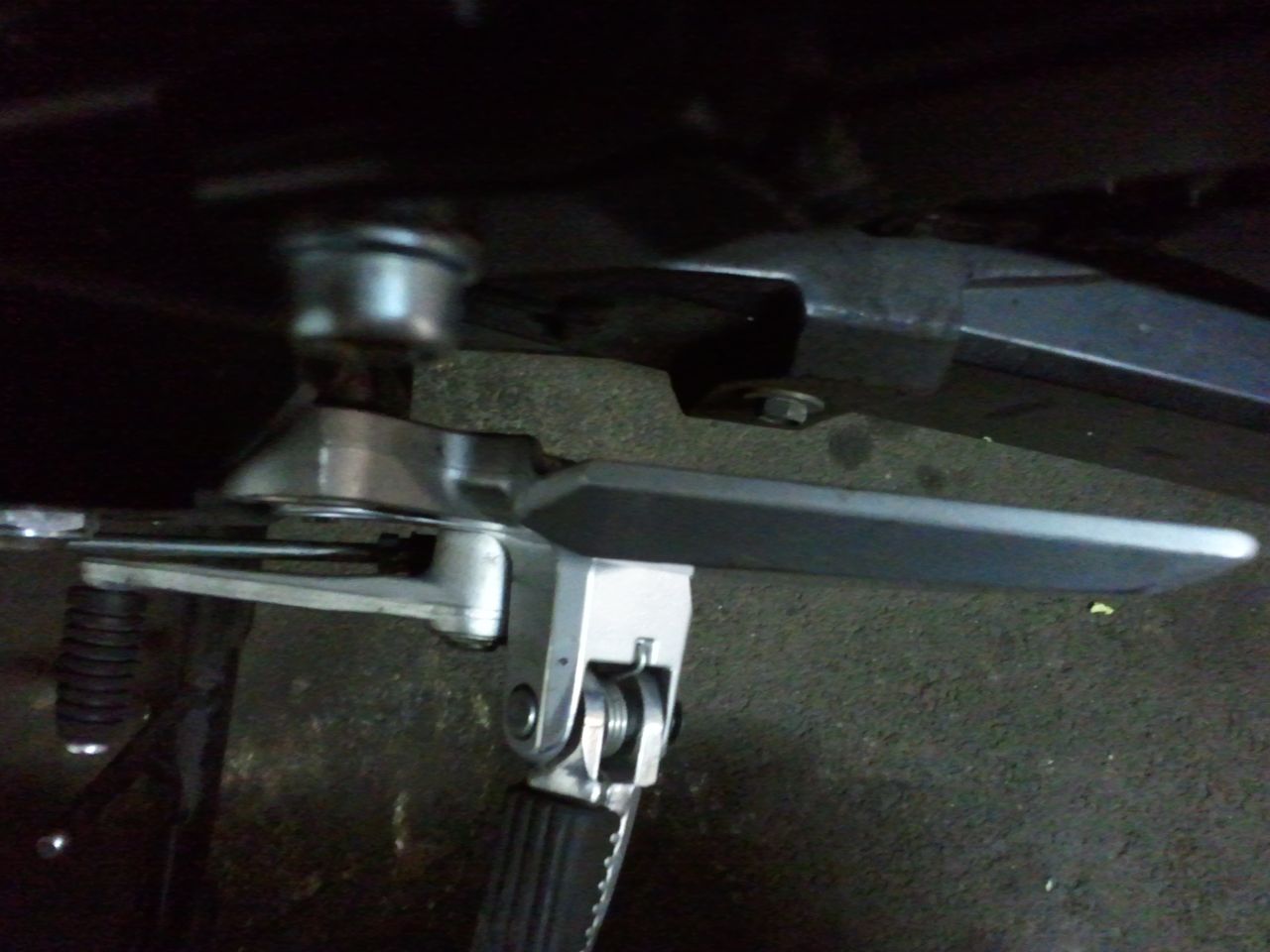

Weitere Fotos ...

[Quicksilver86]

Also ich würd sagen die Platte ist leicht krumm. Ist der Hebel neu?Sonst ist er vielleicht nur leicht verbogen.

[schafiii]

Nein, der Hebel ist nicht neu. Rein optisch wirkt er aber auch kein bisschen verbogen. Das "Ableitblech" steht allerdings schon merkbar vom Motorrad weg. Auf der rechten Seite verläuft dies nahezu parallel zur "Fahrzeugachse". Aber deswegen würden mich auch Vergleich-Bilder interessieren, da es sich so eben nicht genau sagen lässt.

[evros]

Bei mir sieht es ähnlich aus, ich hatte mich beim Kauf auch schon gewundert, aber es fühlt sich alles gut an. Ich werde morgen bei Tageslicht ein paar Fotos machen - ich hoffe ich denke dran!

[evros]

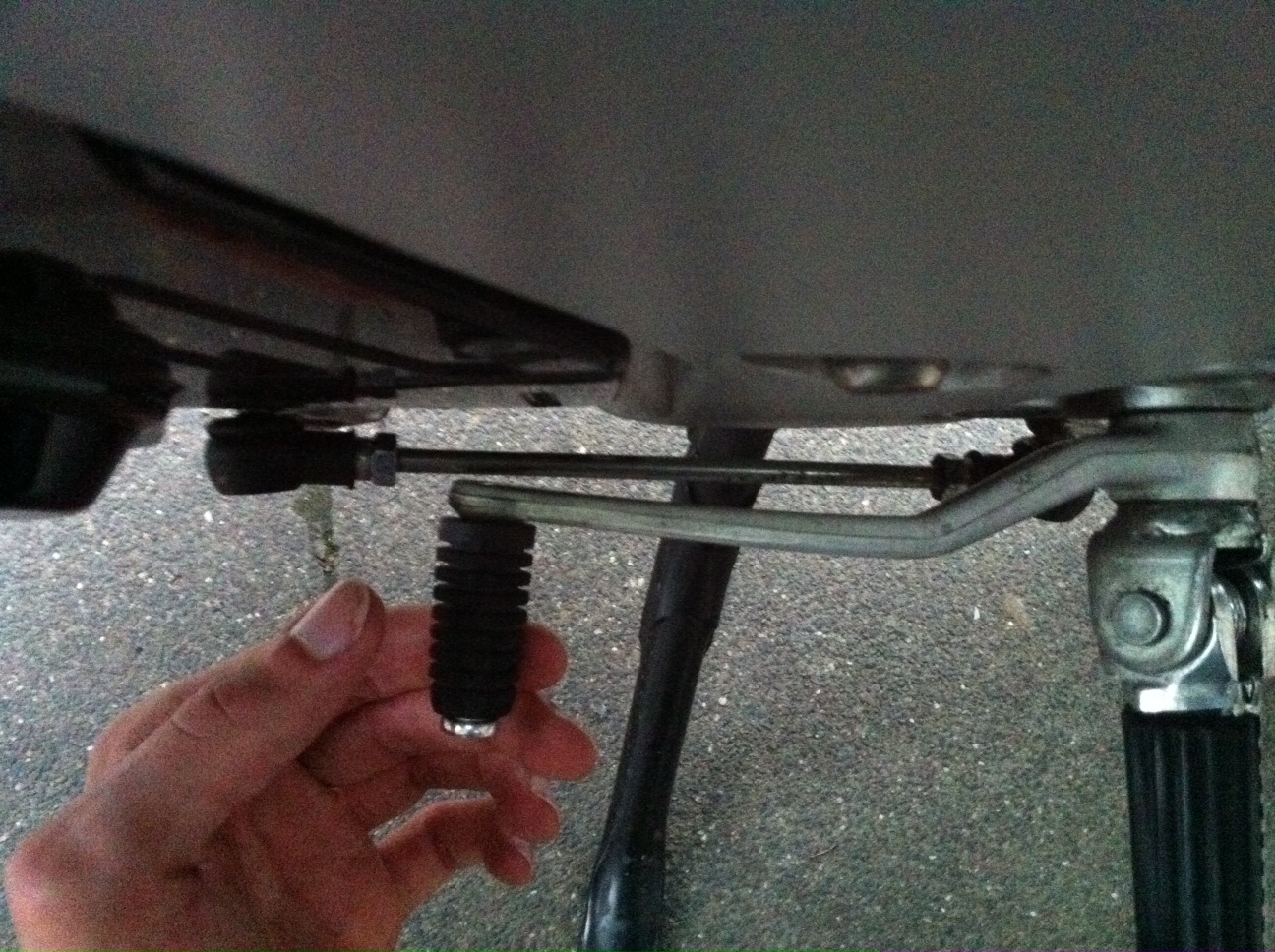

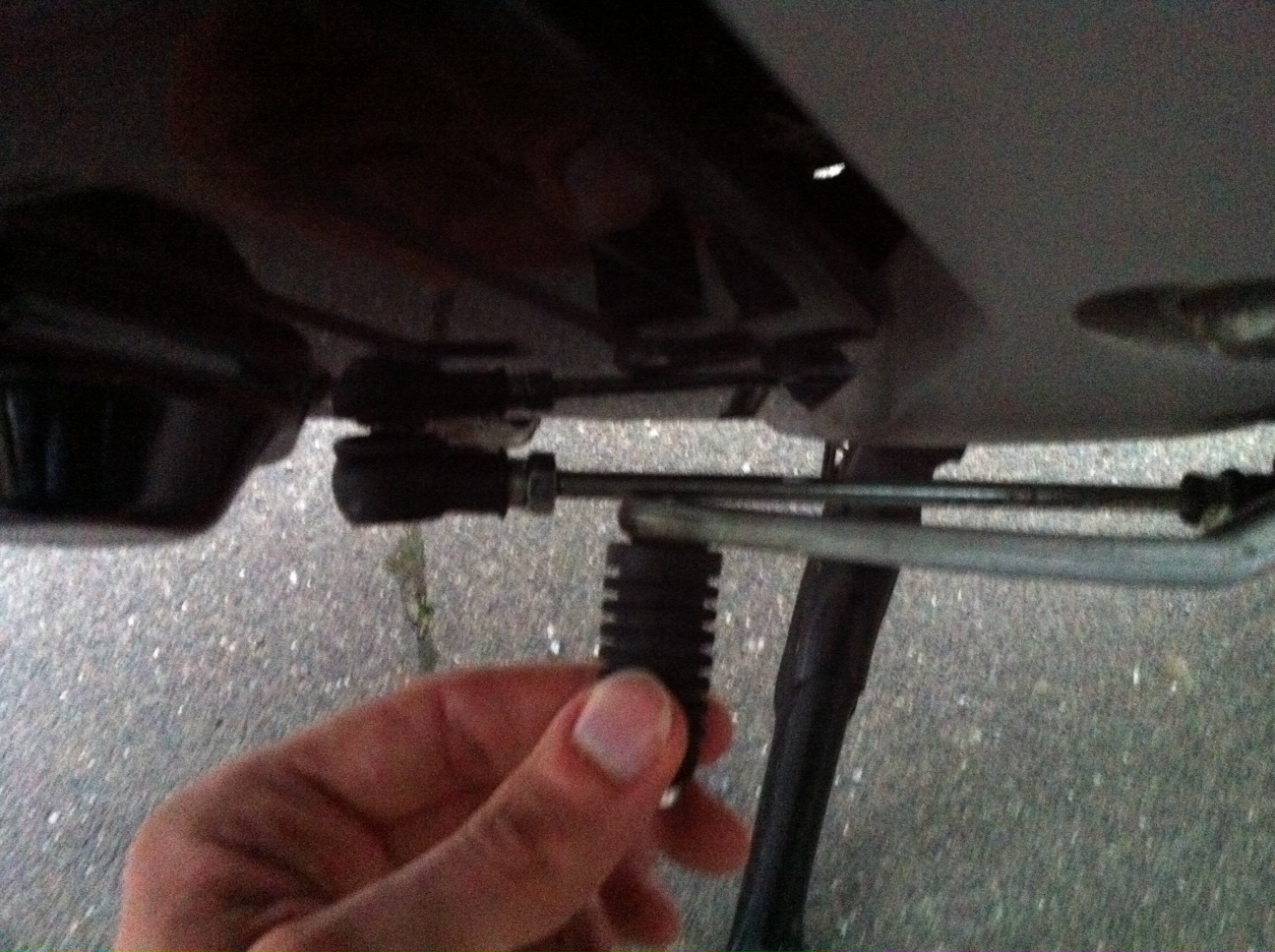

So, anbei die Fotos. Bei mir sieht es doch nicht ganz so eng angelegt aus. Ich denke doch, dass es leicht verbogen ist. Hoffe dir hilft das.

[Roughneck-Alpha]

Ich find das sieht ganz schön übel aus.
Die ist definitiv mal auf die linke Seite gefallen.

[evros]

Du meinst wohl meine. Hm, jetzt wo dus sagst...ärgert mich jetzt natürlich.

Eine Idee wie ich das Schaltgestänge wieder etwas zurechtbiegen kann?

[schafiii]

Naja, meine ist nie auf die linke Seite gefallen. ^^ Mein Defekt hat, wie schon erwähnt, eine andere Ursache.

[Roughneck-Alpha]

Du meinst wohl meine. Hm, jetzt wo dus sagst...ärgert mich jetzt natürlich.

Eine Idee wie ich das Schaltgestänge wieder etwas zurechtbiegen kann?

Ausbauen und im Schraubstock mit Kunststoffhammer wieder richten.
Geht ohne weiteres.
Also ich meine natürlich nur den Schalthebel. Das Gestänge selbst sieht noch gut aus.

[bikerboarder]

Naja, meine ist nie auf die linke Seite gefallen. ^^ Mein Defekt hat, wie schon erwähnt, eine andere Ursache.

also ich würde sagen, bei dir liegt's am Blech.

normal sollte der Schalthebel nicht so nah am Gestänge sein, wäre ja auch nicht gerade zweckmäßig, wenn der immerzu schleifen würde

versuch doch mal, das Blech wieder gerade zu biegen, ähnlich wie es ruffnäck schon beschrieben hat

[evros]

Du meinst wohl meine. Hm, jetzt wo dus sagst...ärgert mich jetzt natürlich.

Eine Idee wie ich das Schaltgestänge wieder etwas zurechtbiegen kann?

Ausbauen und im Schraubstock mit Kunststoffhammer wieder richten.
Geht ohne weiteres.
Also ich meine natürlich nur den Schalthebel. Das Gestänge selbst sieht noch gut aus.

Das klingt nach einer Maßnahme. Danke schon mal für den Hinweis! Aber: wie baue ich den aus? Bin eher unerfahren

[SV_2006]

Sieht ziemlich verbogen aus das Ganze. Ich habe auch nen verbogenen Fußbremshebel aber hab mich entschieden ihn nicht zurechtzubiegen. Irgendwie schiss, dass der bricht.

Und da er nicht allzu arg verbogen ist gehts eigentlich im Moment auch so zu fahren.

Falls du dir das Teil zurechtbiegst, sag mal bescheid ob es geklappt hat

[schafiii]

Im Zweifel etwas erhitzen und dann biegen.

[Roughneck-Alpha]

Du meinst wohl meine. Hm, jetzt wo dus sagst...ärgert mich jetzt natürlich.

Eine Idee wie ich das Schaltgestänge wieder etwas zurechtbiegen kann?

Ausbauen und im Schraubstock mit Kunststoffhammer wieder richten.
Geht ohne weiteres.
Also ich meine natürlich nur den Schalthebel. Das Gestänge selbst sieht noch gut aus.

Das klingt nach einer Maßnahme. Danke schon mal für den Hinweis! Aber: wie baue ich den aus? Bin eher unerfahren

Schaltauge von der Getriebeausgangswelle lösen ( Achtung vorher Stellung markieren). Die Fussrastenhalteplatte abschrauben und dann auf der Rückseite die Fussraste abschauben.
Auf dieser Fussraste sitzt der Schalthebel. Den richten und anschließend in umgekehrter Reihenfolge wieder montieren.

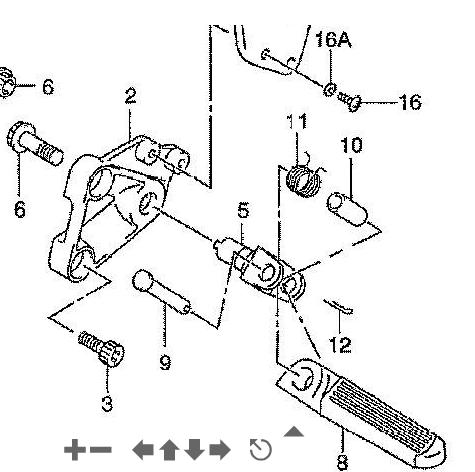

Zur Hilfe hier mal Bild:
