1000er Hinkeldeckel, fertig und läuft

[aVa]

Interessante Sache das !

wohl wahr, wohl wahr!

Sehr schicker bulliger Umbau btw

[Thorsten_Köhler]

Der Anfang ist gemacht.
Jetzt geht es Schritt für Schritt weiter.
Mal sehen ob alles so klappt, wie ich es mir vorstelle.

Auch haben wollen.
Lechz, Sabber!

[dirk1965]

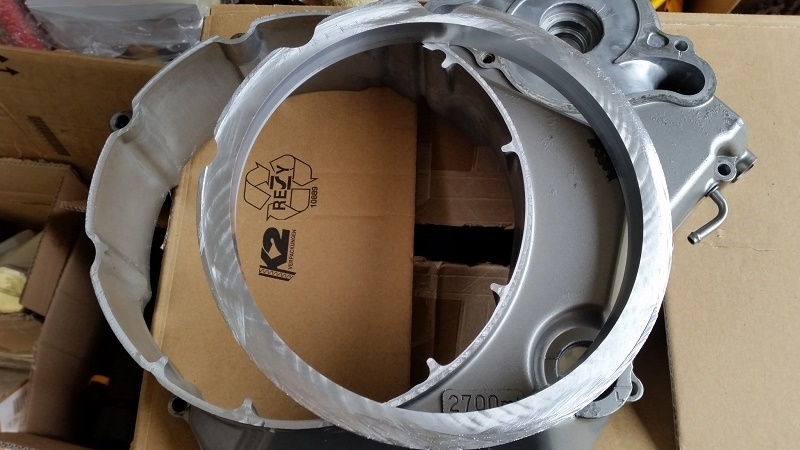

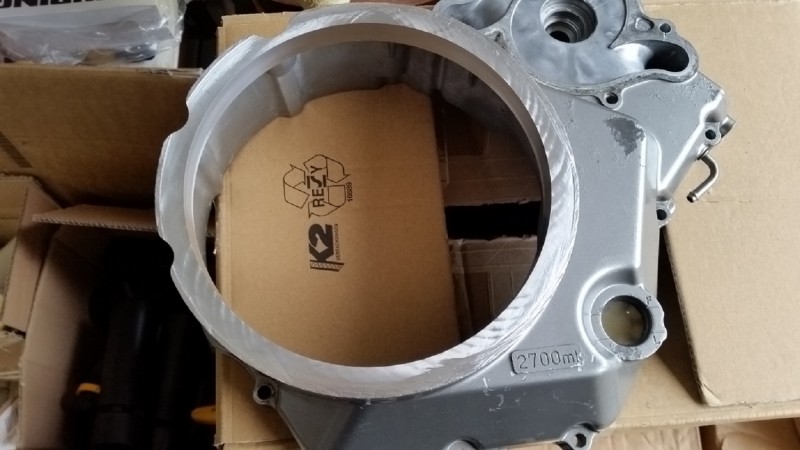

Schritt 2:
Der Zwischenring ist gefräst und liegt beim schweißen.
Kommenden Freitag kann ich ihn wieder abholen.



[dirk1965]

Wenn alles so klappt wie ich mir das aufgezeichnet habe, wir das Sichtfenster 130mm Durchmesser haben.
Momentan geplant sind 18 Senkkopfschrauben M4.
Für den Deckel und das Sichtfenster.
Das entscheide ich aber erst, wenn ich das 3D-Volumenmodell konstruiert habe.
Bilder folgen

[guzzistoni]

Sieht gut aus. Ist doch ein ziemlicher Aufwand. Bin weiterhin gespannt.

[IMSword]

Aber Hallo !
Komplett anders als alle bisherigen anderen Ideen.

[dirk1965]

Sieht gut aus. Ist doch ein ziemlicher Aufwand. Bin weiterhin gespannt.

Wenn einmal alles fertig ist, die Programme geschrieben sind, die ersten Teile gefräst, verschweißt und angepasst sind,
ist das danach nicht mehr der riesen Aufwand.
Das Einzige ist das Material.
Du brauchst eine gewisse Größe und Dicke.
Und ich wollte unbedingt das hochfeste Alu haben. AW-7075
Hab jetzt bei ebay Glück gehabt.
Wenn du es regulär kaufen musst, geht es ins Geld.
Der Rest ist Kleinkram, Schrauben, Dichtmasse, die Makrolonscheibe.

[dirk1965]

Aber Hallo !
Komplett anders als alle bisherigen anderen Ideen.

Gibt es hier schon Umbauten, für die 1000er?
Bin ehrlich, hab auch nicht danach gesucht.
Wenn ja, gibt's irgendwo Bilder?

[IMSword]

Nein gibt es meines Wissens nach nicht. Jede Menge Ideen, ein paar Leute mit Motivation das zu realisieren inklusiver mir....
Ich habs dann irgendwann mangels weiterem Interesse gelassen. Ob und wie es weiterging weiss ich nicht.

[dirk1965]

Nein gibt es meines Wissens nach nicht. Jede Menge Ideen, ein paar Leute mit Motivation das zu realisieren inklusiver mir....
Ich habs dann irgendwann mangels weiterem Interesse gelassen. Ob und wie es weiterging weiss ich nicht.

Wie sahen denn deine Ideen aus?
Vielleicht geht es ja auch einfacher, als ich das jetzt mache.
Vorallem, weil ich ins Blaue versuche.
Ich hab nämlich nicht nachmessen können, ob der Ring, den ich jetzt anschweiße, nicht mit dem KK zusammen stößt.
Den Deckel hatte ich noch über, Unfall, und hatte keine Lust, nur zum nachmessen, Öl und Wasser ab zu lassen.
Deshalb mache ich jetzt erst alles fertig und dann kommt der große Überraschungsmoment.
Mit viel Glück passt es auf Anhieb, wenn nicht, alles auf Anfang.

[IMSword]

Es sollte ein weitaus kleineres Loch in den Deckel gefräst werden und ein Ring von innen eingeklebt werden in welchen dann die Bohrungen und eine Nut für nen O-Ring gekommen wären

[IMSword]

Ich hab mir deine Bilder gerade nochmal angeschaut und meine das es nicht passen könnte.
Du hast arg viel vom Deckel runtergefiedelt und die Höhe vom Ring gleicht das meine ich nicht aus.

Ich kann ja wenn ich Zeit habe mal schauen wie viel Platz der Kupplungskorb bei montiertem Deckel hat. Ich hab noch nen leeren Motor stehen ...

[dirk1965]

Ich hab mir deine Bilder gerade nochmal angeschaut und meine das es nicht passen könnte.
Du hast arg viel vom Deckel runtergefiedelt und die Höhe vom Ring gleicht das meine ich nicht aus.

Ich kann ja wenn ich Zeit habe mal schauen wie viel Platz der Kupplungskorb bei montiertem Deckel hat. Ich hab noch nen leeren Motor stehen ...

Wenn du mal messen könntest, wie weit der KK über der Motordichtfläche steht, wäre das echt super.

Ich weiß nicht, ob du auf dem Bild unten alles erkennen kannst.
Der rote, schmale Kranz, ist der Beginn, wo die Schräge am originalen KD anfängt.
Das Magenta farbige, ist der Kranz, den ich jetzt fertig habe.
Da kommen nachher noch 18 Gewinde, M4 rein.
Das gelbe ist der neue, abnehmbare Deckel, den ich fräsen muß und den ich gerade in 3D konstruiere.
Das grüne ist die Makrolonscheibe.
Blau sind alle Schrauben.
Wenn ich das so aufbaue, ist mein KD insgesamt 12mm höher als ein Originaler.
Wenn ich gewusst hätte, wie weit der KK vorsteht, hätte ich eventuell den roten Ring auch noch kürzen können.
So sehe ich das erst, wenn alles fertig ist und ich es zusammen bauen kann.

So ungefähr wird es aussehen, soll es aussehen.

[IMSword]

Aha na guck einer an. So wird auch n Schuh draus!
Mir war nicht bewusst das da noch mehr kommt.
Ich dachte die Scheibe wird direkt mit dem gefrästem Ring verschraubt.
Sprich...also kein neuer Deckel in dem Sinn (das Gelbe)

Ich mess eben mal... Bin grade in der Werkstatt

[IMSword]

78mm bis genau zum äußerstem Ende der Druckscheibe.
